ท่อลมท่อสไปร่อน 2 วัสดุ กัลวาไนซ์–สแตนเลส

ท่อลมท่อสไปร่อน

ท่อสไปร่อนคืออะไร เหมาะสำหรับงานระบายอากาศแบบไหน

ท่อสไปร่อน หรือ Spiral Round Duct คือท่อลมทรงกลมที่ผลิตจากแผ่นโลหะขึ้นรูปเป็นเกลียวต่อเนื่องตามแนวยาว ตัวท่อมีโครงสร้างแบบ Spiral Lock RL-5 และบริเวณรอยต่อแผ่นโลหะพับซ้อนกันแบบ Double Seam จึงช่วยเพิ่มความแข็งแรงและลดโอกาสที่รอยต่อจะแยกออกระหว่างการติดตั้งหรือใช้งาน ท่อชนิดนี้นิยมใช้ในระบบปรับอากาศ ระบบระบายอากาศ และระบบดูดอากาศภายในอาคาร เนื่องจากผิวด้านในของท่อมีความเรียบ ช่วยให้อากาศไหลผ่านได้ดี ลดการสูญเสียแรงดัน และช่วยลดเสียงรบกวนจากการไหลของลมเมื่อออกแบบระบบอย่างเหมาะสม

line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด
ตัวอย่างสินค้า
หมวดท่ออุตสาหกรรม
ท่อลมอลูมิเนียมฟอยล์ 1
ท่อลมอลูมิเนียมดัดอยู่ตัว
ท่อลมหุ้มฉนวนใยแก้ว
ท่อลมสแตนเลส 304
ท่อผ้าใบเคลือบ PVC
ท่อเฟล็กซ์ผ้าใบกันไฟ
ผ้าใบเคลือบซิลิโคน
ท่อโพลียูริเทน PU
ท่อดูดเม็ดพลาสติก
ท่อ PU โพลียูรีเทน
ท่อดูดฝุ่น PU
ท่อดูดฝุ่น PVC 2
ท่อดูดฝุ่นกระดูกงู PVC
ท่อลมสไปรัล

คุณสมบัติเด่นของท่อลมสไปร่อน

ท่อสไปร่อนมีโครงสร้างแข็งแรงและสามารถรองรับการติดตั้งในแนวยาวได้ดี รอยต่อแบบเกลียวช่วยเสริมความแข็งแรงตลอดแนวท่อ ทำให้ตัวท่อคงรูปและไม่บิดเบี้ยวง่าย ความยาวมาตรฐานของท่ออยู่ที่ประมาณ 3 เมตรต่อท่อน จึงช่วยลดจำนวนรอยต่อเมื่อเปรียบเทียบกับการใช้ท่อลมที่มีความยาวสั้นกว่า การมีรอยต่อน้อยช่วยลดโอกาสการรั่วของลมและลดเวลาในการติดตั้ง ขนาดเส้นผ่านศูนย์กลางสามารถผลิตได้ตั้งแต่ประมาณ 2.5 นิ้ว หรือ 62 มิลลิเมตร ไปจนถึง 80 นิ้ว หรือ 2,000 มิลลิเมตร รองรับทั้งระบบระบายอากาศขนาดเล็กและงานอุตสาหกรรมขนาดใหญ่ เหมาะสำหรับใช้เป็นท่อส่งลมเย็น ท่อลมกลับ และท่อระบายอากาศในระบบ HVAC สามารถใช้ได้ทั้งอาคารสำนักงาน โรงพยาบาล โรงแรม ศูนย์การค้า และอาคารพาณิชย์

ท่อสไปร่อน

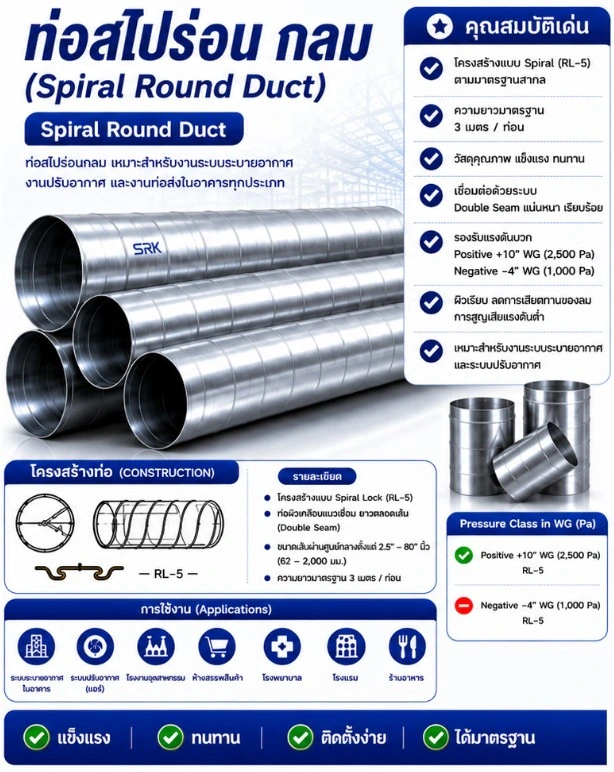

โครงสร้างท่อ (CONSTRUCTION)
Spiral Lock
RL-5
รายละเอียด
• โครงสร้างแบบ Spiral Lock (RL-5)
• ท่อผิวเคลือบแบบเชื่อมยาวตลอดเส้น (Double Seam)
• ขนาดเส้นผ่านศูนย์กลางตั้งแต่ 2.5"–80" หรือ 62–2,000 มม.
• ความยาวมาตรฐาน 3 เมตร/ท่อน
ท่อสไปร่อน กัลวาไนซ์ (Galvanized Steel)
ขนาด
เส้นผ่านศูนย์กลาง 		ความหนาเหล็ก (มม.)
0.45 0.55 0.70 0.85 1.00 1.20
นิ้ว มม. – – – – – –
2.5 62 – – – – – –
3 75 – – – – – –
4 100 – – – – – –
6 125 – – – – – –
8 175 – – – – – –
9 200 – – – – – –
10 225 – – – – – –
12 250 – – – – – –
14 300 – – – – – –
16 350 – – – – – –
18 400 – – – – – –
20 450 – – – – – –
22 500 – – – – – –
24 550 – – – – – –
26 650 – – – – – –
ท่อสไปร่อน สแตนเลส (Stainless Steel)
ขนาด
เส้นผ่านศูนย์กลาง 		ความหนาเหล็ก (มม.)
0.40 0.60
นิ้ว มม. – –
2.5 62 – –
3 75 – –
4 100 – –
6 125 – –
8 175 – –
9 200 – –
10 225 – –
12 250 – –
14 300 – –
16 350 – –
18 400 – –
20 450 – –
22 500 – –
24 550 – –
26 650 – –
📏 สั่งผลิตขนาดเส้นผ่านศูนย์กลางตั้งแต่ 2.5" (62 มม.)–80" (2,000 มม.)
*สอบถามราคาและส่วนลดได้ที่ฝ่ายขาย

*ราคาดังกล่าวเป็นราคาตั้ง สอบถามส่วนลดพิเศษได้ที่ผ่ายขายค่ะ

ขอใบเสนอราคาและส่วนลดพิเศษ
ติดต่อทางไลน์
📞 097-262-9000

เปรียบเทียบท่อลมสไปร่อนกัลวาไนซ์กับท่อสไปร่อนสแตนเลส

ท่อสไปร่อนสามารถผลิตได้จากโลหะหลายชนิด โดยวัสดุที่นิยมใช้มากที่สุดคือเหล็กกัลวาไนซ์และสแตนเลส แม้ว่าทั้งสองแบบจะมีโครงสร้างเป็นท่อทรงกลมและขึ้นรูปด้วยระบบ Spiral Lock เหมือนกัน แต่มีความแตกต่างด้านความทนทาน สภาพแวดล้อมที่เหมาะสม และงบประมาณ การเลือกวัสดุไม่ควรพิจารณาจากราคาเพียงอย่างเดียว แต่ควรตรวจสอบความชื้น สารเคมี อุณหภูมิ และข้อกำหนดด้านความสะอาดของพื้นที่ติดตั้งร่วมด้วย กัลวาไนซ์เป็นตัวเลือกที่ได้รับความนิยมสำหรับงานระบบปรับอากาศและระบายอากาศทั่วไป เนื่องจากมีความแข็งแรง น้ำหนักเหมาะสม และมีต้นทุนไม่สูงเกินไป ผิวเหล็กเคลือบสังกะสีช่วยชะลอการเกิดสนิมเมื่อใช้งานในพื้นที่ภายในอาคารหรือบริเวณที่ไม่มีสารกัดกร่อนรุนแรง ความหนาสามารถเลือกได้ตั้งแต่ประมาณ 0.45 ถึง 1.20 มิลลิเมตร ตามขนาดท่อและแรงดันของระบบ ท่อกัลวาไนซ์เหมาะกับสำนักงาน โรงงาน โกดังสินค้า ศูนย์การค้า โรงแรม และระบบระบายอากาศในอาคารทั่วไป

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบท่อลมเฟล็กซ์กรุงเทพ และต่างจังหวัด ​
ท่อสแตนเลสลม
ตัวอย่างท่อลม
ลมคอลลูเกตท่อ
อลูมิเนียมฟอยล์ท่อลม

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้
สเปกสำคัญก่อนเลือกท่อลมสไปร่อน
✓ โครงสร้างแบบ Spiral Lock รุ่น RL-5 ช่วยเสริมความแข็งแรงตลอดแนวท่อ ✓ รอยต่อแผ่นโลหะแบบ Double Seam ช่วยให้รอยต่อแน่นและเป็นระเบียบ
✓ ผลิตขนาดเส้นผ่านศูนย์กลางตั้งแต่ 2.5–80 นิ้ว หรือประมาณ 62–2,000 มม. ✓ ความยาวมาตรฐาน 3 เมตรต่อท่อน ช่วยลดจำนวนรอยต่อในแนวติดตั้ง
✓ ท่อสไปร่อนกัลวาไนซ์เลือกความหนาได้ตั้งแต่ 0.45–1.20 มม. ✓ ท่อสไปร่อนสแตนเลสมีความหนา 0.40 และ 0.60 มม. ตามลักษณะงาน
✓ รองรับแรงดันบวกได้ประมาณ +10 นิ้ว WG หรือ 2,500 Pa ✓ รองรับแรงดันลบได้ประมาณ -4 นิ้ว WG หรือ 1,000 Pa
การเลือกท่อลมสไปร่อนควรพิจารณาจากปริมาณลม แรงดันของระบบ ขนาดเส้นผ่านศูนย์กลาง ความหนาของแผ่นโลหะ และสภาพแวดล้อมของพื้นที่ติดตั้งร่วมกัน สำหรับระบบระบายอากาศทั่วไปสามารถเลือกท่อกัลวาไนซ์ได้ ส่วนพื้นที่ที่มีความชื้นสูงหรือต้องการความทนทานต่อการกัดกร่อนควรพิจารณาท่อสแตนเลส การเลือกสเปกให้เหมาะสมจะช่วยลดการรั่วของลม ลดการสั่นสะเทือน และเพิ่มประสิทธิภาพของระบบ HVAC

ทำไมต้องเลือกขนาดท่อสไปร่อนให้ถูกต้อง

ขนาดของท่อสไปร่อนมีผลโดยตรงต่อความเร็วลม แรงดัน เสียง และพลังงานที่พัดลมต้องใช้ หากท่อมีขนาดเล็กเกินไป อากาศจะไหลด้วยความเร็วสูง เกิดเสียงดังและแรงต้านภายในระบบเพิ่มขึ้น ในทางกลับกัน หากเลือกท่อใหญ่เกินความจำเป็น ต้นทุนของท่อ อุปกรณ์แขวน และพื้นที่ติดตั้งจะเพิ่มขึ้น ดังนั้นการกำหนดขนาดท่อควรอ้างอิงจากปริมาณลม ความเร็วลมที่ต้องการ และแรงดันของพัดลม ก่อนเลือกขนาดท่อควรทราบปริมาณลมที่ระบบต้องลำเลียง เช่น ลูกบาศก์เมตรต่อชั่วโมง หรือ CFM ข้อมูลนี้มักได้จากการคำนวณระบบ HVAC หรือสเปกของพัดลม ปริมาณลมที่มากขึ้นจำเป็นต้องใช้ท่อขนาดใหญ่ขึ้น เพื่อลดความเร็วลมและแรงเสียดทานภายในท่อ การออกแบบควรพิจารณาทั้งท่อเมนและท่อแยกไปยังแต่ละพื้นที่

เปรียบเทียบท่อสไปร่อนกัลวาไนซ์กับท่อสไปร่อนสแตนเลส
หัวข้อเปรียบเทียบ ท่อสไปร่อนกัลวาไนซ์
Galvanized Steel 		ท่อสไปร่อนสแตนเลส
Stainless Steel
วัสดุ เหล็กกล้าเคลือบสังกะสี ช่วยลดการเกิดสนิมในงานทั่วไป เหล็กกล้าไร้สนิม เลือกเกรดให้เหมาะกับสภาพแวดล้อมและลักษณะงาน
โครงสร้างท่อ โครงสร้าง Spiral Lock รุ่น RL-5 พร้อมรอยต่อแบบ Double Seam โครงสร้าง Spiral Lock รุ่น RL-5 พร้อมรอยต่อแบบ Double Seam
ความหนา มีความหนาให้เลือกประมาณ 0.45, 0.55, 0.70, 0.85, 1.00 และ 1.20 มม. มีความหนาให้เลือกประมาณ 0.40 และ 0.60 มม.
ขนาดท่อ สั่งผลิตเส้นผ่านศูนย์กลางได้ตั้งแต่ประมาณ 2.5–80 นิ้ว สั่งผลิตเส้นผ่านศูนย์กลางได้ตั้งแต่ประมาณ 2.5–80 นิ้ว
ความยาวมาตรฐาน ความยาวมาตรฐานประมาณ 3 เมตรต่อท่อน ความยาวมาตรฐานประมาณ 3 เมตรต่อท่อน
การทนความชื้น เหมาะกับพื้นที่แห้งและความชื้นทั่วไป ควรหลีกเลี่ยงสารกัดกร่อนรุนแรง ทนความชื้นและการกัดกร่อนได้ดีกว่า เหมาะกับพื้นที่ที่ต้องล้างทำความสะอาด
ลักษณะการใช้งาน ระบบ HVAC ระบบส่งลม ระบายอากาศ โรงงาน อาคาร และโกดังสินค้า โรงงานอาหาร ห้องสะอาด พื้นที่ชื้น และงานที่ต้องการความสะอาดสูง
การดูแลรักษา ควรตรวจสอบรอยขีดข่วน ผิวเคลือบ และบริเวณที่อาจเกิดสนิม ทำความสะอาดง่าย และดูแลรักษาสะดวกเมื่อเลือกเกรดเหมาะกับหน้างาน
ราคา ราคาประหยัดกว่า เหมาะสำหรับงานทั่วไปและโครงการที่ต้องควบคุมงบประมาณ ราคาสูงกว่า แต่เหมาะกับงานที่ต้องการความทนทานและอายุใช้งานยาว
เหมาะสำหรับ งานระบบลมทั่วไปที่ไม่มีความชื้นหรือสารกัดกร่อนรุนแรง งานในพื้นที่ชื้น งานสุขอนามัย และพื้นที่ที่ต้องการทนการกัดกร่อน
ท่อสไปร่อนกัลวาไนซ์เหมาะสำหรับระบบปรับอากาศและงานระบายอากาศทั่วไป เนื่องจากมีความแข็งแรงและควบคุมงบประมาณได้ง่าย ส่วนท่อสไปร่อนสแตนเลสเหมาะกับพื้นที่ที่มีความชื้นสูง ต้องล้างทำความสะอาด หรือมีข้อกำหนดด้านสุขอนามัย ก่อนเลือกใช้งานควรพิจารณาขนาดท่อ ความหนา ปริมาณลม แรงดัน และสภาพแวดล้อมของพื้นที่ติดตั้งร่วมกัน
ราคาท่อสไปร่อนสแตนเลส

การเลือกความหนาของแผ่นโลหะ

ความหนาของท่อมีผลต่อความแข็งแรงและความสามารถในการคงรูป ท่อขนาดใหญ่หรือระบบที่มีแรงดันสูงควรใช้แผ่นโลหะหนากว่าท่อขนาดเล็ก ท่อลมสไปร่อนกัลวาไนซ์สามารถเลือกความหนาได้หลายระดับ เช่น 0.45, 0.55, 0.70, 0.85, 1.00 และ 1.20 มิลลิเมตร ส่วนท่อสแตนเลสอาจเลือกใช้ความหนา 0.40 หรือ 0.60 มิลลิเมตรตามขนาดและข้อกำหนดของงาน ไม่ควรเลือกความหนาจากขนาดท่อเพียงอย่างเดียว แต่ควรพิจารณาแรงดันลม ระยะห่างของจุดแขวน และความเสี่ยงต่อการกระแทกด้วย

โครงสร้าง Spiral Lock RL-5 สามารถใช้กับระบบอากาศได้หลายประเภท ตัวอย่างค่ารองรับแรงดันที่ระบุสำหรับโครงสร้างนี้ ได้แก่

  • แรงดันบวกประมาณ +10 นิ้ว WG หรือ 2,500 Pa
  • แรงดันลบประมาณ -4 นิ้ว WG หรือ 1,000 Pa

สรุปการใช้งาน

ท่อลมสไปร่อนเป็นท่อลมทรงกลมที่มีโครงสร้างแข็งแรง รอยต่อแน่น และผิวภายในช่วยให้อากาศไหลผ่านได้สะดวก เหมาะสำหรับระบบ HVAC ระบบระบายอากาศ โรงงาน โกดัง และอาคารหลายประเภท การเลือกขนาด ความหนา และวัสดุที่เหมาะสมจะช่วยให้ระบบทำงานได้เต็มประสิทธิภาพ ลดการรั่วของลม และเพิ่มอายุการใช้งานของระบบท่อลมควรพิจารณาปริมาณลม เส้นผ่านศูนย์กลาง ความหนา วัสดุ แรงดัน และพื้นที่ติดตั้งร่วมกัน ไม่ควรเลือกจากราคาเพียงอย่างเดียว เพราะท่อที่มีขนาดหรือความหนาไม่เหมาะสมอาจทำให้ระบบมีเสียงดัง สูญเสียแรงดัน และใช้พลังงานมากขึ้น การคำนวณและออกแบบอย่างถูกต้องจะช่วยให้ระบบระบายอากาศทำงานได้เต็มประสิทธิภาพและลดค่าใช้จ่ายในระยะยาว

FAQ คำถามที่พบบ่อยเกี่ยวกับท่อสไปรัล

รวมคำถามสำหรับการเลือกท่อสไปรัล Spiral Duct ให้เหมาะกับระบบปรับอากาศ ระบบระบายอากาศ งานดูดควัน ดูดฝุ่น และระบบส่งลมในโรงงานอุตสาหกรรม

01
ท่อสไปรัลต่างจากท่อเฟล็กซ์อย่างไร?
ท่อสไปรัลเป็นท่อโลหะทรงกลมที่มีโครงสร้างแข็ง เหมาะสำหรับใช้เป็นแนวท่อหลักของระบบ โดยเฉพาะงานที่ต้องเดินท่อต่อเนื่องเป็นระยะทางมาก ส่วนท่อเฟล็กซ์มีความยืดหยุ่นสูงกว่า เหมาะสำหรับช่วงเชื่อมต่ออุปกรณ์ หรือบริเวณที่ต้องปรับแนวและดัดโค้ง จึงสามารถใช้ท่อทั้งสองชนิดร่วมกันในระบบเดียวได้ ตามลักษณะของจุดติดตั้ง
02
ควรเลือกท่อสไปรัลกัลวาไนซ์หรือสแตนเลส?
ท่อสไปรัลกัลวาไนซ์เหมาะกับระบบปรับอากาศ และงานระบายอากาศทั่วไปที่ต้องการความแข็งแรง และคำนึงถึงความคุ้มค่า ส่วนท่อสไปรัลสแตนเลสเหมาะกับบริเวณที่มีความชื้น สภาพกัดกร่อน อุณหภูมิสูง หรือมีข้อกำหนดด้านวัสดุเป็นพิเศษ การเลือกจึงควรพิจารณาจากสภาพแวดล้อม และลักษณะอากาศที่ไหลผ่านท่อ
คำถามที่ควรรู้ก่อนเลือกและติดตั้ง Spiral Duct กดที่คำถามเพื่อดูรายละเอียด
03   ควรเลือกขนาดเส้นผ่านศูนย์กลางท่อสไปรัลจากอะไร?
ควรพิจารณาจากปริมาณลมที่ต้องการ ความเร็วลม ขนาดหน้าแปลนของพัดลมหรือเครื่องจักร รวมถึงความยาวและจำนวนจุดเปลี่ยนทิศทางของระบบ ไม่ควรเลือกท่อให้เล็กลงมากเกินไปเพียงเพื่อลดพื้นที่ติดตั้ง เพราะหน้าตัดที่เล็กลงอาจทำให้ความเร็วลม และความต้านทานภายในระบบเพิ่มขึ้น
04   ท่อสไปรัลสามารถต่อกับข้องอ T และ Reducer ได้หรือไม่?
สามารถออกแบบระบบร่วมกับอุปกรณ์ประกอบท่อได้หลายชนิด เช่น ข้องอสำหรับเปลี่ยนทิศทาง ข้อต่อ T สำหรับแยกทางลม Reducer สำหรับเปลี่ยนขนาดท่อ และข้อต่อตรงสำหรับเชื่อมแต่ละช่วงเข้าด้วยกัน ควรวางตำแหน่งข้อต่อตั้งแต่ขั้นตอนออกแบบ เพื่อให้ระบบมีจำนวนจุดหักเลี้ยวเท่าที่จำเป็น
05   การเดินท่อสไปรัลระยะทางยาวมีผลต่อแรงลมหรือไม่?
มีผล เนื่องจากอากาศเกิดแรงเสียดทาน กับผิวภายในท่อตลอดแนว และมีความต้านทานเพิ่มเติมบริเวณข้องอ จุดแยก และจุดเปลี่ยนขนาด ระบบที่มีแนวท่อยาวจึงควรพิจารณา Pressure Loss ร่วมกับสมรรถนะของพัดลม และพยายามออกแบบแนวท่อให้ตรง และลดจุดเปลี่ยนทิศทางที่ไม่จำเป็น
06   ท่อสไปรัลสามารถใช้กับงานดูดฝุ่นหรือดูดควันได้หรือไม่?
สามารถใช้เป็นแนวท่อในระบบดูดฝุ่น ดูดควัน และระบายอากาศในโรงงานได้ แต่ควรพิจารณาชนิดของฝุ่น ควัน อุณหภูมิ และสารที่ไหลผ่านก่อนเลือกวัสดุ หากเป็นฝุ่นที่มีความหนาแน่นสูง สารกัดกร่อน หรืออุณหภูมิสูง ควรตรวจสอบความหนาและวัสดุของท่อ ให้เหมาะกับระบบนั้นโดยเฉพาะ
07   ท่อสไปรัลจำเป็นต้องหุ้มฉนวนหรือไม่?
ไม่จำเป็นสำหรับทุกระบบ แต่ควรพิจารณาหุ้มฉนวนเมื่อใช้กับระบบส่งลมเย็น หรืองานที่ต้องการลดการถ่ายเทอุณหภูมิ และลดโอกาสเกิดการควบแน่นบนผิวท่อ นอกจากนี้บางระบบยังใช้ฉนวน เพื่อช่วยลดเสียงจากการไหลของอากาศ การเลือกชนิดและความหนาของฉนวน ควรอ้างอิงข้อกำหนดของระบบหรือโครงการ
08   ก่อนสั่งซื้อท่อสไปรัลควรเตรียมข้อมูลอะไรบ้าง?
ควรเตรียมขนาดเส้นผ่านศูนย์กลางของท่อ ความยาวและจำนวนที่ต้องการ วัสดุ เช่น เหล็กกัลวาไนซ์หรือสแตนเลส รวมถึงจำนวนข้องอ ข้อต่อ T Reducer และอุปกรณ์ประกอบต่าง ๆ หากมี Drawing แนวเดินท่อ ข้อมูลปริมาณลม หรือขนาดหน้าแปลนของพัดลม จะช่วยให้เลือกขนาดและวางระบบได้เหมาะสมมากขึ้น
