รางสำหรับจัดเก็บสายไฟในเครื่องจักรมีรูปแบบโครงสร้างให้เลือกหลายแบบ โดยที่นิยมมากคือ แบบโปร่ง (Bridge Type) และ แบบทึบ (Enclosed Type) ซึ่งเหมาะกับสภาพการใช้งานแตกต่างกัน แบบโปร่ง เหมาะกับงานที่ต้องการระบายความร้อน ตรวจสอบสายภายในได้ง่าย และสะดวกต่อการบำรุงรักษา มักใช้กับเครื่องจักรทั่วไป ระบบ Automation และเครื่อง CNC ที่ไม่ได้มีฝุ่นหรือเศษวัสดุจำนวนมาก ส่วน แบบทึบ จะช่วยปกป้องสายไฟ สายสัญญาณ และท่อลมจากฝุ่น เศษโลหะ น้ำมัน หรือสิ่งสกปรกจากกระบวนการผลิต จึงเหมาะกับพื้นที่ที่ต้องการการป้องกันมากกว่า การเลือกใช้งานควรดูร่วมกับ ขนาดภายในของราง, จำนวนสาย, น้ำหนักสาย, รัศมีโค้งงอ และระยะการเคลื่อนที่ เพื่อให้ระบบทำงานได้ลื่น ลดการเสียดสี และช่วยยืดอายุของสายภายใน
การเลือกขนาด รางกระดูกงูพลาสติก ไม่ควรพิจารณาเฉพาะความกว้างหรือความสูงของรางเพียงอย่างเดียว เพราะขนาดที่เหมาะสมต้องสัมพันธ์กับจำนวนสายไฟ ขนาดสาย ท่อลม น้ำหนักรวมของสาย รัศมีโค้งงอ รวมถึงระยะการเคลื่อนที่ของเครื่องจักร หากเลือกรางเล็กเกินไป สายภายในอาจเบียดกันจนเกิดการเสียดสีและงอมากเกินความเหมาะสม แต่หากเลือกรางใหญ่เกินความจำเป็น ก็อาจทำให้สิ้นเปลืองพื้นที่ติดตั้ง เพิ่มน้ำหนัก และเพิ่มต้นทุนโดยไม่จำเป็น สิ่งแรกที่ควรตรวจสอบคือ ขนาดภายในของราง (Inner Height และ Inner Width) ซึ่งเป็นพื้นที่จริงสำหรับวางสายไฟ สายสัญญาณ หรือท่อลม ควรเลือกความสูงภายในให้มากกว่าขนาดเส้นผ่านศูนย์กลางของสายที่ใหญ่ที่สุด และควรเหลือพื้นที่เผื่อไว้เพื่อให้สายสามารถเคลื่อนตัวได้อย่างอิสระ ไม่ถูกบีบอัดกับผนังราง โดยเฉพาะสายที่ต้องเคลื่อนที่ต่อเนื่องหรือมีการงอซ้ำ
เพิ่มความเป็นระเบียบและความปลอดภัยในการจัดการสายไฟด้วย รางกระดูกงูคุณภาพสูง ที่ออกแบบมาเพื่อตอบโจทย์ทุกการใช้งาน ทั้งในโรงงานอุตสาหกรรมและระบบเครื่องจักรที่ต้องการความแข็งแรงและความทนทาน

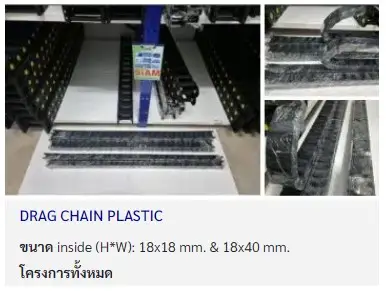

รางกระดูกงูพลาสติก PA6
✅ แข็งแรง ทนทาน: ผลิตจากพลาสติก PA6 คุณภาพเยี่ยม ทนต่อการเสียดสีและแรงกระแทก
✅ น้ำหนักเบา ติดตั้งง่าย: เหมาะสำหรับงานที่ต้องการความคล่องตัวและการเคลื่อนไหวของสายไฟ
✅ รองรับการใช้งานหลากหลาย: ตั้งแต่เครื่องจักรขนาดเล็กไปจนถึงระบบอุตสาหกรรมที่ซับซ้อน
💡 เหมาะสำหรับ: งานอุตสาหกรรมทั่วไปและระบบเครื่องจักรที่ต้องการความทนทาน

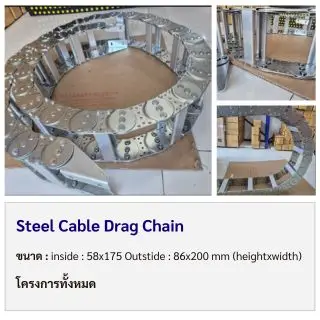

รางกระดูกงูเหล็กชุบกัลวาไนซ์
✅ ทนต่อการกัดกร่อน: ชุบกัลวาไนซ์เพื่อป้องกันสนิม ได้นานขึ้นเหมาะสำหรับสภาพแวดล้อมที่มีความชื้น
✅ รองรับน้ำหนักได้ดีเยี่ยม: โครงสร้างเหล็กแข็งแรง รองรับสายไฟขนาดใหญ่และการใช้งานหนัก
✅ เหมาะกับงานอุตสาหกรรมหนัก: เช่น ระบบเครื่องจักรในโรงงานและสายการผลิต
💡 เหมาะสำหรับ: สภาพแวดล้อมที่มีการใช้งานหนักและต้องการความปลอดภัยสูง
ด้วยวัสดุพลาสติกที่หนาและแข็งแรง ทำให้รองรับน้ำหนักของสายไฟและท่อที่มีขนาดใหญ่ หรือจำนวนมากได้ดี พร้อมทั้งทนต่อแรงกระแทกและแรงดึงจากการเคลื่อนที่ของเครื่องจักร วัสดุพลาสติกเกรดพิเศษ ทำให้ Plastic Cable Drag Chain แบบหนามีความต้านทานการเสียดสีที่ดี ช่วยยืดอายุการใช้งานของทั้งรางและสายไฟหรือท่อที่อยู่ภายใน ดังคุณสมบัตินี้
ในอุตสาหกรรมการผลิตที่ใช้เครื่องจักร CNC การปกป้องสายไฟถือเป็นปัจจัยสำคัญที่ช่วยรักษาประสิทธิภาพและความปลอดภัยในการทำงาน Plastic Cable Drag Chain PA6 ถูกออกแบบมาเพื่อมอบการปกป้องสายไฟอย่างมีประสิทธิภาพ รองรับการเคลื่อนไหวต่อเนื่องและแรงดึงสูง ด้วยวัสดุที่แข็งแรงพิเศษ จึงเหมาะกับงานที่ต้องการความทนทานสูง เช่น การทนต่อการเสียดสีและแรงกระแทก การใช้งาน Plastic Cable Drag Chain ไม่เพียงแต่ช่วยป้องกันสายไฟจากความเสียหาย แต่ยังช่วยเพิ่มอายุการใช้งานของเครื่องจักร ลดความเสี่ยงจากการหยุดชะงักของการผลิตเนื่องจากสายไฟเสียหาย ทำให้เหมาะสำหรับเครื่องจักร CNC และงานอุตสาหกรรมที่ต้องการความต่อเนื่องและประสิทธิภาพในการดำเนินงาน
การวัดความขนาดของกระดูกงูเก็บสายไฟ (Cable Chain Measurement)
การเว้นช่องว่างอย่างน้อย 10% ทั้งในด้านความกว้างและความสูงภายในรางเคเบิลเป็นสิ่งสำคัญมากในการติดตั้งและใช้งานเพื่อป้องกันการสึกหรอและลดโอกาสเกิดความเสียหายกับสายเคเบิลหรือสายพาน โดยการทำตามแนวทางนี้ จะช่วยให้การติดตั้งและใช้งานมีประสิทธิภาพมากยิ่งขึ้น เราสามารถทำได้ตามแนวทางดังนี้:
รัศมีการดัดโค้ง (Bending Radius) ของกระดูกงูมีจุดสำคัญที่ต้องพิจารณาดังนี้
การออกแบบที่แข็งแรงของ Cable Drag Chain ( Heavy Duty ) โครงสร้างเหมาะสำหรับงานหนักนั้นมีการออกแบบให้แข็งแรงและทนทานต่อแรงกระแทก โดยใช้วัสดุเกรดสูงอย่าง Nylon PA6 ซึ่งมีคุณสมบัติพิเศษในการต้านทานสารเคมี การเสียดสี และอุณหภูมิสูง ช่วยให้การทำงานในสภาพแวดล้อมที่รุนแรงยังคงมีความปลอดภัยต่อสายไฟและสายเคเบิล อีกหนึ่งจุดเด่นคือการออกแบบให้เปิดง่าย (แบบโปร่ง) ทำให้สามารถเข้าถึงสายไฟภายในได้สะดวก การติดตั้งและบำรุงรักษาจึงทำได้รวดเร็ว ประหยัดเวลาและค่าใช้จ่าย เหมาะสำหรับงานอุตสาหกรรมที่ต้องการประสิทธิภาพและความปลอดภัยสูงสุด
1. การปกป้องสายไฟและสายเคเบิล
แบบโปร่ง (Bridge Type): รมีโครงสร้างที่เปิดบางส่วน ทำให้มีการระบายอากาศได้ดี ช่วยลดการสะสมของความร้อนภายใน นอกจากนี้ยังทำให้ผู้ใช้งานสามารถมองเห็นและเข้าถึงสายไฟได้ง่ายสำหรับการบำรุงรักษาหรือซ่อมแซม
แบบทึบ (Fully Enclosed Type): แบบทึบมีโครงสร้างที่ปิดสนิท ช่วยป้องกันสายไฟจากฝุ่นละออง ความชื้น หรือสิ่งสกปรกจากภายนอกได้ดี เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือเศษวัสดุจำนวนมาก เช่น งานก่อสร้างหรือโรงงานอุตสาหกรรม
2. การระบายความร้อน
แบบโปร่ง: เนื่องจากมีช่องเปิด ทำให้การระบายอากาศทำได้ดี ช่วยลดการสะสมของความร้อนในสายไฟ เหมาะสำหรับการใช้งานที่มีการเคลื่อนไหวของสายไฟอย่างต่อเนื่องหรือในงานที่ต้องระบายความร้อนได้ดี
แบบทึบ: โครงสร้างที่ปิดสนิทอาจทำให้เกิดการสะสมความร้อนภายใน หากใช้งานในระบบที่สายไฟมีการใช้พลังงานสูงหรือร้อนจัดเป็นเวลานาน แต่ยังเหมาะสำหรับงานที่ต้องการป้องกันสายไฟจากสภาพแวดล้อมที่มีความเสี่ยง
3. การเข้าถึงและบำรุงรักษา
แบบโปร่ง: การเปิดบางส่วนของรางทำให้การเข้าถึงสายไฟและการตรวจสอบสภาพทำได้ง่าย ผู้ใช้งานสามารถทำการซ่อมแซมหรือเปลี่ยนสายไฟได้สะดวก โดยไม่จำเป็นต้องถอดประกอบทั้งชุด
แบบทึบ: การเข้าถึงสายไฟทำได้ยากกว่า เพราะต้องเปิดโครงสร้างออกทั้งหมด แต่ข้อดีคือให้การปกป้องสายไฟที่มากกว่าในงานที่ต้องการความปลอดภัยสูง
4. การใช้งานที่เหมาะสม
แบบโปร่ง: เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่ไม่ต้องเผชิญกับฝุ่นละอองหรือสิ่งสกปรกมากนัก เช่น อุตสาหกรรมทั่วไปหรือระบบอัตโนมัติที่ต้องการระบายความร้อนและการบำรุงรักษาที่ง่าย
แบบทึบ:เหมาะสำหรับงานในสภาพแวดล้อมที่มีฝุ่น เศษวัสดุ หรือความเสี่ยงจากสารเคมีและของเหลว เช่น โรงงานผลิตเหล็กหรืออุตสาหกรรมก่อสร้าง
การออกแบบให้รองรับการใช้งานที่ต้องการความสะดวกสบายและความยืดหยุ่นสูง โดยเฉพาะในระบบเครื่องจักรและการจัดการสายไฟที่มีการเคลื่อนไหวบ่อยครั้ง ฟังก์ชันหลักของ Plastic Cable Drag Chain แบบโปร่ง ได้แก่:
1. การจัดการสายไฟอย่างเป็นระเบียบ ช่วยรวบรวมสายไฟหรือสายเคเบิลให้เป็นระเบียบ ลดการพันกันหรือการเสียหายของสายไฟ รองรับการเคลื่อนไหวของสายไฟในเครื่องจักรที่มีการเคลื่อนที่ตลอดเวลา
2. การเข้าถึงสายไฟได้สะดวก การออกแบบแบบโปร่งช่วยให้สามารถเปิดรางเพื่อเข้าถึงสายไฟภายในได้อย่างง่ายดายเหมาะสำหรับการตรวจสอบหรือบำรุงรักษาสายไฟ เช่น การเปลี่ยนหรือการเพิ่มสายใหม่
3. ลดเวลาในการติดตั้งและบำรุงรักษา ช่วยให้การติดตั้งสายไฟใหม่หรือการปรับเปลี่ยนโครงสร้างสายทำได้อย่างรวดเร็ว ลดต้นทุนเวลาในการดูแลระบบ และช่วยให้การซ่อมบำรุงมีความรวดเร็วขึ้น
4. รองรับการใช้งานที่หลากหลาย เหมาะสำหรับระบบเครื่องจักร CNC, ระบบอัตโนมัติ, และสายการผลิตรองรับสายไฟหลากหลายขนาดและจำนวน
5. ปกป้องสายไฟจากความเสียหาย ลดการเสียดสีและการกระแทกที่อาจเกิดขึ้นระหว่างการใช้งานป้องกันสายไฟจากฝุ่น สิ่งสกปรก หรือวัตถุที่อาจเป็นอันตรายต่อสายไฟ
ด้วยฟังก์ชันที่ตอบโจทย์ความต้องการในงานอุตสาหกรรม กระดูกงูพลาสติกแบบโปร่ง จึงเป็นตัวเลือกที่คุ้มค่าและเหมาะสำหรับงานที่ต้องการทั้งประสิทธิภาพและความสะดวกในการใช้งาน
ถูกออกแบบมาเพื่อการปกป้องสายไฟและสายเคเบิลที่มีประสิทธิภาพสูงสุด เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีความเสี่ยงต่อการเกิดความเสียหายกับสายไฟหรือในพื้นที่ที่มีสิ่งสกปรกและวัตถุอันตราย ฟังก์ชันหลักได้แก่:
1. ป้องกันสายไฟจากสิ่งแวดล้อมป้องกันฝุ่น น้ำ และสิ่งสกปรก: รางแบบปิดทึบช่วยปกป้องสายไฟจากฝุ่นละออง น้ำ หรือของเหลวที่อาจเข้าสู่ราง ทนต่อแรงกระแทก: ช่วยลดความเสียหายจากวัตถุหล่นหรือการกระแทกโดยรอบ
2. เพิ่มความปลอดภัยในงานอุตสาหกรรม ลดความเสี่ยงของสายไฟจากการเสียดสี การขูดขีด หรือการสัมผัสกับสารเคมีที่เป็นอันตราย ป้องกันสายไฟไม่ให้สัมผัสโดยตรงกับเครื่องจักรหรืออุปกรณ์ที่อาจทำให้เกิดความเสียหาย
3. การจัดการสายไฟอย่างเป็นระเบียบ ช่วยรวบรวมสายไฟหรือสายเคเบิลให้เป็นระเบียบ ลดความยุ่งเหยิงในพื้นที่ทำงาน เหมาะสำหรับการใช้งานที่ต้องการเคลื่อนไหวต่อเนื่อง เช่น ระบบเครื่องจักร CNC หรือหุ่นยนต์อัตโนมัติ
4. การบำรุงรักษาง่าย แม้จะเป็นแบบปิดทึบ แต่ยังสามารถเปิดเพื่อเข้าถึงสายไฟได้ในกรณีที่ต้องการบำรุงรักษาหรือซ่อมแซม
5. รองรับการใช้งานในสภาพแวดล้อมที่รุนแรง ใช้งานได้ดีในพื้นที่ที่มีอุณหภูมิสูง สารเคมี หรือแรงดันจากการทำงานหนักเหมาะสำหรับการใช้งานภายนอกอาคาร หรือพื้นที่ที่มีสภาพแวดล้อมที่ไม่เอื้อต่อการใช้งานทั่วไป
ด้วยฟังก์ชันที่เน้นความปลอดภัยและการปกป้องสูงสุด กระดูกงูพลาสติกแบบปิดทึบ จึงเหมาะสำหรับงานที่ต้องการความทนทานและการปกป้องสายไฟจากสภาพแวดล้อม
ในระบบสายไฟที่ต้องเคลื่อนที่อย่างต่อเนื่อง Plastic Cable Drag Chain เป็นตัวช่วยที่ขาดไม่ได้ เนื่องจากช่วยเพิ่มความเป็นระเบียบและป้องกันสายไฟจากความเสียหายที่อาจเกิดขึ้นระหว่างการใช้งาน โดยเฉพาะในงานที่มีการเคลื่อนไหวซ้ำ ๆ เช่น เครื่องจักรในสายการผลิตหรืออุปกรณ์อัตโนมัติ ประโยชน์หลักของ Plastic Cable Drag Chain ช่วยป้องกันการเสียดสีและการบีบอัด กระดูกงูทำหน้าที่เป็นเกราะป้องกันสายไฟจากการเสียดสีและการกระแทกที่อาจเกิดขึ้นในกระบวนการทำงาน รองรับน้ำหนักสายไฟได้ดี: แม้สายไฟจะมีจำนวนมาก รางพลาสติกสามารถกระจายน้ำหนักได้อย่างสมดุล ทำให้ไม่เกิดแรงกดทับ ติดตั้งง่ายและปรับความยาวได้ ถูกออกแบบมาให้ติดตั้งง่ายและสามารถปรับความยาวได้ตามความต้องการของผู้ใช้งาน
ในเครื่องจักรมีประโยชน์มากมาย โดยเฉพาะในอุตสาหกรรมที่ต้องการความปลอดภัยและประสิทธิภาพในการทำงาน ช่วยจัดระเบียบสายไฟและสายเคเบิลให้อยู่ในตำแหน่งที่เหมาะสมและง่ายต่อการเข้าถึง ทำให้การบำรุงรักษาและการตรวจสอบเครื่องจักรเป็นไปได้ง่ายขึ้น การจัดระเบียบเช่นนี้ยังช่วยลดความยุ่งเหยิงในพื้นที่ทำงาน ทำให้สามารถทำงานได้อย่างมีประสิทธิภาพ นี้คือประโยชน์หลักๆ ดังนี้
รางกระดูกงูพลาสติก PA6 คือ อุปกรณ์ที่ใช้สำหรับจัดระเบียบและปกป้องสายไฟหรือสายเคเบิลในงานอุตสาหกรรม มีคุณสมบัติเด่นเรื่องความแข็งแรง น้ำหนักเบา และทนทานต่อแรงกระแทก รวมถึงสภาพแวดล้อมที่รุนแรง เช่น ความร้อน สารเคมี และการเสียดสี ด้วยวัสดุ PA6 (Polyamide 6) ทำให้ Plastic Cable Drag Chain มีความยืดหยุ่นสูงและสามารถรองรับการเคลื่อนไหวของสายไฟได้ดี ช่วยยืดอายุการใช้งานของสายไฟ ลดความเสียหาย และเพิ่มประสิทธิภาพการทำงานในระบบเครื่องจักร
ข้อมูลการเลือกใช้งาน Nylon PA6 ทั้งรูปแบบราง ขนาดภายใน การรองรับสายไฟ และ Bending Radius สำหรับเครื่องจักร CNC และระบบ Automation
ออกแบบมาเพื่อจัดระเบียบและป้องกัน สายไฟ สายสัญญาณ และสายลม ที่ต้องเคลื่อนที่ไปพร้อมกับเครื่องจักร วัสดุ Nylon PA6 มีน้ำหนักเบา และทนต่อการเสียดสี เหมาะกับเครื่อง CNC แขนกล เครื่องจักรอัตโนมัติ และสายการผลิตที่มีการเคลื่อนที่ซ้ำ โดยควรเลือกรุ่นตามน้ำหนักสาย ระยะเคลื่อนที่ และสภาพแวดล้อมจริง
Nylon PA6 มีจุดเด่นด้านน้ำหนักเบา ไม่เกิดสนิมแบบเหล็ก และเหมาะกับงานที่ต้องการ ลดน้ำหนักของส่วนเคลื่อนที่ ขณะที่รุ่นโครงสร้างเหล็ก มีทางเลือกสำหรับงานรับภาระหนัก หรือสภาพแวดล้อมเฉพาะด้าน การเลือกจึงควรเปรียบเทียบ พิกัดรับน้ำหนัก ความเร็ว และระยะเคลื่อนที่ของแต่ละรุ่น ไม่ใช่พิจารณาวัสดุเพียงอย่างเดียว
แบบโปร่ง (Open Type) มีช่องเปิดบริเวณโครงสร้างราง ช่วยให้เข้าถึงสายเคเบิลได้สะดวก เหมาะกับงานที่ต้องตรวจสอบ หรือบำรุงรักษาสายเป็นประจำ
แบบปิดทึบ (Fully Enclosed) มีโครงสร้างหรือฝาครอบ สำหรับช่วยลดการสัมผัสของสาย กับเศษวัสดุ ฝุ่น และสิ่งแปลกปลอม เหมาะกับเครื่องจักรที่ต้องการ การป้องกันสายเพิ่มเติม โดยระดับการป้องกันขึ้นอยู่กับรุ่น
เริ่มจากตรวจสอบจำนวนสาย และเส้นผ่านศูนย์กลางของสายแต่ละเส้น จากนั้นเลือกขนาดภายใน Inside Height × Inside Width ให้เพียงพอต่อการจัดเรียงสาย
ควรเผื่อช่องว่างตามข้อกำหนดผู้ผลิต โดยแนวทางเบื้องต้นอาจเผื่อ ความสูงมากกว่าเส้นผ่านศูนย์กลางสาย อย่างน้อยประมาณ 10% และตรวจสอบการจัดวางสาย หรือแผ่นกั้นสายเมื่อจำเป็น
ต้องพิจารณาขนาดภายนอก และพื้นที่ติดตั้งเครื่องจักรร่วมด้วย
Bending Radius หรือค่า R คือรัศมีการโค้งงอของราง ขณะเคลื่อนที่ไปกลับ ต้องเลือกให้เหมาะกับรัศมีโค้งขั้นต่ำ สำหรับการเคลื่อนที่ซ้ำ ของสายไฟและสายลมที่อยู่ภายใน
ควรตรวจสอบ Datasheet ของสาย รวมถึงระยะเคลื่อนที่ ความเร็ว และพื้นที่ติดตั้งจริง ไม่ควรเลือกค่า R ต่ำเกินข้อกำหนด เพราะอาจทำให้สายเกิดความเค้น และเสียหายก่อนเวลาอันควร
Heavy Duty เป็นกลุ่มรุ่นสำหรับงาน ที่ต้องการความสามารถในการรับภาระสูง ตามการออกแบบของผู้ผลิต อาจมีโครงสร้างแข็งแรงขึ้น เพื่อรองรับน้ำหนักสายและ ลักษณะการเคลื่อนที่ที่กำหนด
Light Duty มักเน้นโครงสร้างน้ำหนักเบา เหมาะกับการใช้งานที่มีภาระไม่มาก และอยู่ภายในพิกัดของรุ่น
ก่อนเลือกควรเปรียบเทียบ Load Capacity ระยะเคลื่อนที่ ความเร็ว และเงื่อนไขการติดตั้ง จากข้อมูลสเปกจริง
Nylon PA6 มีคุณสมบัติด้านความเหนียว และทนต่อการเสียดสี รวมถึงทนต่อสารเคมีบางประเภทได้ แต่ความเหมาะสมขึ้นอยู่กับ ชนิดสารเคมี ความเข้มข้น อุณหภูมิ และระยะเวลาสัมผัส
หากต้องติดตั้งในบริเวณที่มีความร้อนสูง น้ำมัน หรือสารเคมี ควรตรวจสอบช่วงอุณหภูมิใช้งาน และข้อมูลความเข้ากันได้ของวัสดุ จาก Datasheet ของรุ่นนั้นก่อน
ควรแจ้งรูปแบบ Open Type หรือ Fully Enclosed ขนาดภายใน Inside H × W จำนวนและขนาดสายเคเบิล น้ำหนักสายต่อเมตร ระยะเคลื่อนที่ ค่า Bending Radius และลักษณะการติดตั้ง
หากมีรูปสินค้าเดิม Drawing เครื่องจักร หรือ Datasheet สามารถส่งให้ทีมงานตรวจสอบ เพื่อช่วยเลือกขนาดและรุ่น ให้ตรงกับการใช้งาน ก่อนจัดทำใบเสนอราคา
