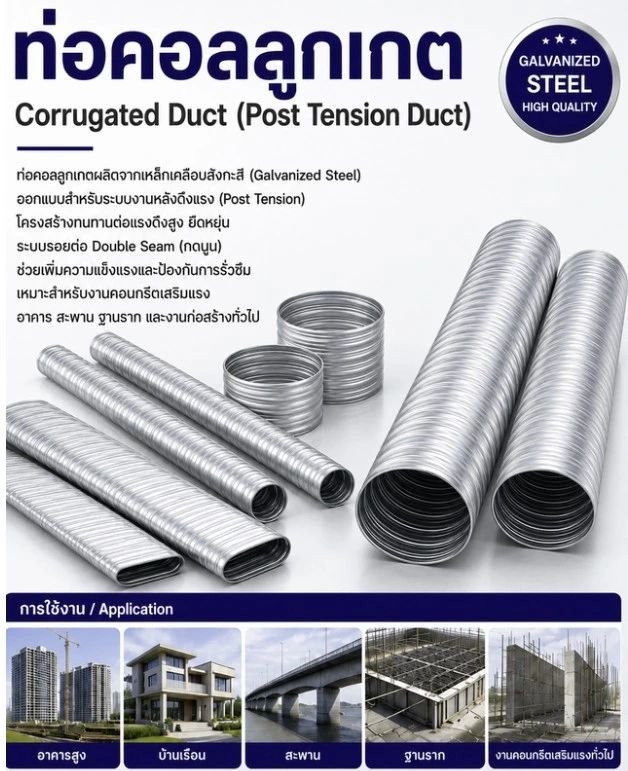

ท่อคอลลูเกต
Corrugated Duct | ท่อก่อสร้าง
ท่อคอลลูเกต (Corrugated Duct) หรือท่อก่อสร้าง เป็นท่อที่มีลักษณะผิวเรียบและขรุขระตามแนวยาว ช่วยเสริมความแข็งแรงและความยืดหยุ่นในการใช้งาน โดยเฉพาะในงานก่อสร้างที่ต้องรองรับแรงดันสูง เช่น งานคอนกรีตอัดแรง (Post-tensioned) สามารถใช้งานได้ในงานโครงสร้างต่างๆ เช่น ทางด่วน สะพานลอย งานรถไฟฟ้า ไซโล และอาคารต่างๆ ท่อ Corrugated มีคุณสมบัติในการป้องกันการหดตัวหรือการขยายตัวที่เกิดจากแรงดันภายใน ทำให้เหมาะสมกับการใช้งานในงานที่ต้องการความทนทานและความมั่นคง
"ท่อคอลลูเกต Corrugated Duct | ท่อก่อสร้าง "
หมวดหมู่สินค้า
ท่อคอลลูเกต (Corrugated Duct) ท่อทรงกลมและทรงแบน
✅ ท่อทรงกลมและทรงแบนทำจากวัสดุคุณภาพสูง มีความแข็งแรงและทนทาน
✅ เหมาะสำหรับการใช้งานในโครงการก่อสร้างขนาดใหญ่ เช่น งานสะพาน คานสะพาน และงานไซโล
✅ สามารถใช้งานในระบบคอนกรีตอัดแรง ช่วยเพิ่มความยืดหยุ่นในการวางเสาได้ห่างจากกันมากขึ้น
✅ ท่อทรงแบนช่วยประหยัดพื้นที่ในการติดตั้ง เหมาะกับงานที่ต้องการการจัดระเบียบดี
💡 เหมาะสำหรับ: งานทางด่วน งานรถไฟฟ้า ระบบระบายน้ำ และงานก่อสร้างอื่นๆ ที่ต้องการความแข็งแรงสูง
- ใช้ในงาน ก่อสร้าง เช่น รองรับเหล็กเส้นในการก่อสร้างเพื่อเสริมความแข็งแรง
- ใช้ใน ระบบท่อ เช่น ท่อน้ำ ท่อไฟฟ้า
- ใช้ใน อุตสาหกรรม ที่ต้องการท่อที่มีความยืดหยุ่นและแข็งแรง
คุณสมบัติของท่อคอลลูเกต (Corrugated Duct)
ความแข็งแรงและคงทนต่อแรงกระแทกดีเนื่องจากมีโครงสร้างเกลียวยาวตลอดท่อ และมีความสะดวกในการติดตั้งเนื่องจากมีโครงสร้างตะเข็บเป็นแบบเกลียวยาวที่ช่วยให้ง่ายต่อการสานเส้นเหล็กหรือเส้นเคเบิลในภายหลังการก่อสร้าง
- ความแข็งแรง: มีโครงสร้างเกลียวยาวตลอดท่อและรอยย่นลูกฟูกที่ช่วยเพิ่มความแข็งแรงให้กับโครงสร้างคอนกรีต ทำให้มีความทนทานต่อแรงกระแทกและแรงสั่นสะเทือนได้ดี
- ความทนทานต่อสภาพแวดล้อม: วัสดุเหล็กเคลือบสังกะสีที่ใช้ในการผลิตมีความทนทานต่อการกัดกรดและสภาพอากาศต่าง ๆ ที่พบในสภาพแวดล้อมการก่อสร้าง
- ความสะดวกในการติดตั้ง: โครงสร้างตะเข็บเป็นแบบเกลียวยาวตลอดท่อช่วยให้ง่ายต่อการติดตั้งและสานเส้นเหล็กหรือเส้นเคเบิลในภายหลังการก่อสร้าง
- ความหลากหลายในการใช้งาน: มีทั้งท่อทรงกลมและท่อทรงรีให้เลือกใช้ตามความต้องการของโครงการและการใช้งานต่าง
ท่อทั้งสองประเภทมีความยืดหยุ่นและปรับรูปทรงได้ง่าย เหมาะสำหรับการติดตั้งในพื้นที่หลากหลายรูปแบบ แต่เน้นใช้งานในลักษณะเฉพาะตามวัตถุประสงค์ ท่อระบายอากาศ: ใช้สำหรับการส่งและรับอากาศในระบบระบายอากาศ เช่น การระบายอากาศในอาคารสำนักงานหรือโรงงาน เพื่อปรับปรุงคุณภาพอากาศภายใน ลดการสะสมของอากาศเสีย ควัน หรือกลิ่นไม่พึงประสงค์
ท่อดูดฝุ่น ดูดควัน: ใช้ในการดูดและขนส่งฝุ่น ควัน หรือสารเคมีในโรงงานอุตสาหกรรมหรือกระบวนการผลิตที่มีมลพิษ เช่น ฝุ่นจากการเจียร ควันจากการเชื่อม หรือไอระเหย ท่อนี้มักทำจากวัสดุที่ทนทานต่อสารเคมีและอุณหภูมิสูง
ตู้ที่ทำจากสแตนเลส ใช้สำหรับบรรจุอุปกรณ์ไฟฟ้า เช่น เบรกเกอร์, สวิตช์, และระบบควบคุมต่างๆ เพื่อป้องกันอุปกรณ์ไฟฟ้าจากฝุ่น, น้ำ, ความชื้น, และสภาพแวดล้อมที่รุนแรง เหมาะสำหรับงานภายนอกอาคารหรือในพื้นที่ที่มีความเสี่ยงต่อการกัดกร่อน เช่น โรงงานอุตสาหกรรมและบริเวณที่มีความชื้นสูง
รางกระดูกงู ใช้ในการ ป้องกันและจัดระเบียบสายไฟ หรือสายเคเบิลต่างๆ ภายในอาคารหรือพื้นที่อุตสาหกรรม โดยมีโครงสร้างที่เป็นรางที่สามารถวางสายไฟได้อย่างปลอดภัยและสะดวก ช่วยให้การติดตั้งสายไฟเป็นระเบียบและง่ายต่อการบำรุงรักษา

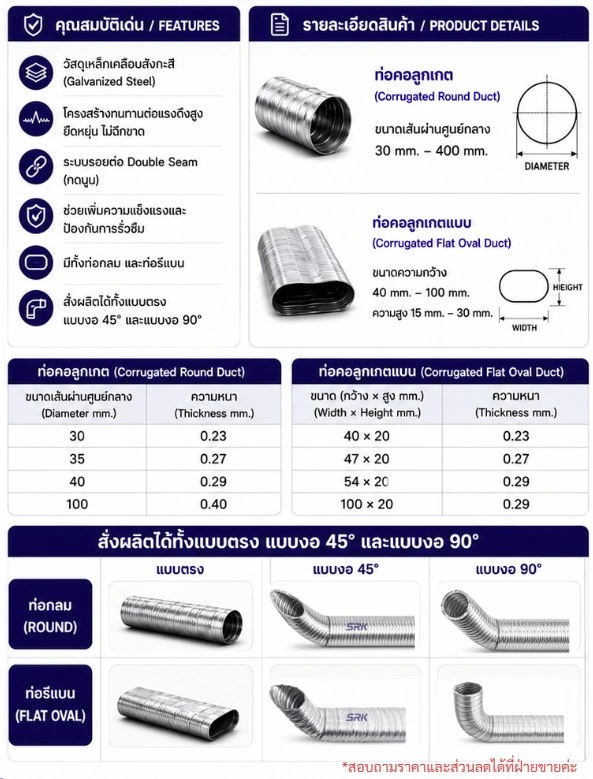

ท่อคอลลูเกตมีให้เลือกหลายขนาด ทั้ง ทรงกลม และ ทรงรี
ท่อ Corrugated Duct) มีให้เลือกหลายขนาด ทั้ง ทรงกลม และ ทรงรี เพื่อตอบสนองความต้องการในงานก่อสร้างและระบบต่างๆ ท่อทรงกลม (Corrugated Round Duct) มักใช้ในงานที่ต้องการท่อที่มีความแข็งแรงและทนทานต่อแรงดันสูง ขนาดเส้นผ่าศูนย์กลางตั้งแต่ 30 มม. ถึง 300 มม. เหมาะสำหรับงานเสริมโครงสร้างในระบบ Post-Tensioning หรือ ระบายน้ำ ส่วนท่อทรงรี (Corrugated Flat Oval Duct) มีลักษณะกว้างและแบน ขนาดความกว้างตั้งแต่ 40 มม. ถึง 100 มม. และความสูง 15 มม. ถึง 30 มม. ท่อทรงรีเหมาะสำหรับการติดตั้งในพื้นที่จำกัด เพราะสามารถดัดโค้งได้ง่าย ติดตั้งสะดวก และใช้ได้ทั้งในระบบ ระบายอากาศ และ ส่งสายไฟ ทั้งสองประเภทผลิตจากวัสดุที่ทนทาน เช่น เหล็กชุบสังกะสี ช่วยเพิ่มความแข็งแรงและทนต่อการกัดกร่อน
การวัดขนาดเส้นผ่านศูนย์กลางของท่อ (Diameter)
การวัดเส้นผ่านศูนย์กลางภายใน (Internal Diameter – ID):
การวัดเส้นผ่านศูนย์กลางภายในของท่อ (ID) ทำได้โดยการใช้เครื่องมือวัดที่มีขนาดที่สามารถวัดได้ตรงกับขนาดภายในของท่อ เช่น เวอร์เนีย หรือเครื่องมือวัดขนาดท่อที่มีความแม่นยำสูง เมื่อวัดค่า ID อย่างถูกต้อง จะช่วยให้เลือกท่อที่มีขนาดเหมาะสมกับการใช้งาน เช่น ระบบระบายอากาศหรือระบบส่งของเหลวในท่อ.การวัดเส้นผ่านศูนย์กลางภายนอก (External Diameter – OD):
การวัดเส้นผ่านศูนย์กลางภายนอกของท่อ (OD) ทำได้โดยการใช้เครื่องมือวัดที่เหมาะสม เช่น ไมโครมิเตอร์ หรือเครื่องมือวัดขนาดที่สามารถวัดได้ตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ หากต้องการคำนวณค่า OD จากเส้นรอบวง สามารถทำได้โดยการวัดเส้นรอบวงของท่อแล้วนำค่ามาหารด้วยค่าคงที่ (π หรือ 3.1416) เพื่อหาค่าเส้นผ่านศูนย์กลางที่ถูกต้อง.การเลือกเครื่องมือวัดที่เหมาะสม:
เพื่อให้การวัดเส้นผ่านศูนย์กลางทั้งภายในและภายนอกเป็นไปได้อย่างแม่นยำ ควรเลือกเครื่องมือวัดที่มีความละเอียดสูงและเหมาะสมกับประเภทท่อที่ใช้งาน ตัวอย่างเช่น การใช้เวอร์เนียแบบดิจิตอลเพื่อความสะดวกและแม่นยำในการวัด หรือการใช้ไมโครมิเตอร์สำหรับท่อขนาดเล็กที่ต้องการความแม่นยำสูง.การคำนวณเส้นผ่านศูนย์กลางจากเส้นรอบวง:
หากการวัดเส้นผ่านศูนย์กลางเป็นเรื่องยากหรือไม่สะดวก สามารถใช้วิธีการคำนวณจากเส้นรอบวง (Circumference) ของท่อได้ โดยการวัดเส้นรอบวงแล้วนำค่ามาหารด้วยค่า π (3.1416) จะได้ค่าเส้นผ่านศูนย์กลางของท่อ ซึ่งการคำนวณนี้เป็นวิธีที่ใช้กันบ่อยในกรณีที่ไม่สามารถวัดตรงกับเส้นผ่านศูนย์กลางได้
เครื่องมือวัดเส้นรอบวง (Circumference Tape or Measuring Tape):
ในกรณีที่การวัดเส้นผ่านศูนย์กลางตรงๆ ไม่สามารถทำได้ หรือเป็นท่อขนาดใหญ่ การวัดเส้นรอบวง (Circumference) ของท่อแล้วคำนวณเส้นผ่านศูนย์กลางสามารถทำได้โดยใช้เครื่องมือวัดเช่น เทปวัดที่มีความยืดหยุ่นและสามารถพันรอบท่อได้ จากนั้นใช้สูตรคำนวณเส้นผ่านศูนย์กลางโดยการหารเส้นรอบวงด้วยค่า π (ประมาณ 3.1416).
เวอร์เนียคาลิปเปอร์ (Vernier Caliper):
เครื่องมือวัดที่นิยมใช้ในการวัดขนาดภายในและภายนอกของท่อได้อย่างแม่นยำ เวอร์เนียคาลิปเปอร์มีทั้งแบบดิจิตอลและแบบอนาล็อก ซึ่งสามารถวัดได้ทั้งเส้นผ่านศูนย์กลางภายใน (ID) และภายนอก (OD) โดยการใช้ปลายของเครื่องมือวัดสัมผัสกับขอบของท่อ เพื่อให้ได้ค่าที่ละเอียดและแม่นยำสูง.
การเลือกใช้ท่อดักท์ก่อสร้าง ทรงกลม หรือ ทรงรี ขึ้นอยู่กับลักษณะของงาน
การใช้งานท่อคอลลูเกตใน ระบบ Post-Tensioning
ท่อ Corrugated Round Duct (ท่อทรงกลม)
ท่อคอรูเกต ทรงรี (Corrugated Flat Oval Duct)
ความแตกต่างในด้านรูปทรงและลักษณะการใช้งาน ทรงกลมและ ทรงรี
ท่อคอลลูเกต ทรงกลม (Corrugated Round Duct) และ ทรงรี (Corrugated Flat Oval Duct) มีความแตกต่างในด้านรูปทรงและลักษณะการใช้งานดังนี้:
- รูปทรง:ทรงกลม: ท่อมีลักษณะเป็นวงกลม ทำให้เหมาะกับการใช้งานที่ต้องการการไหลของอากาศหรือของเหลวที่สม่ำเสมอ สามารถทนแรงดันภายในได้ดี และมีความแข็งแรงทนทานสูงทรงรี: ท่อมีลักษณะเป็นทรงรี (หรือแบนรี) ซึ่งช่วยให้สามารถใช้ในพื้นที่ที่มีข้อจำกัดด้านพื้นที่ เช่น ในสถานที่ที่มีความสูงจำกัด แต่ยังคงต้องการท่อที่แข็งแรงและทนทาน
- การใช้งาน: ทรงกลม: นิยมใช้ในงานระบบระบายอากาศและระบบส่งน้ำ เนื่องจากสามารถรับแรงดันและการไหลได้ดีทรงรี: เหมาะกับงานที่ต้องการประหยัดพื้นที่ เช่น ระบบที่ต้องการการเดินท่อในพื้นที่แคบ หรือในงาน Post-Tensioning ที่ท่อทรงรีสามารถติดตั้งได้สะดวกในโครงสร้างที่จำกัดพื้นที่
-
ความแข็งแรง: ทรงกลม: ท่อทรงกลมมีความแข็งแรงที่ดีกว่าในทิศทางที่ต้องรับแรงดันหรือแรงกระแทกจากภายในทรงรี: ท่อทรงรีมีความยืดหยุ่นสูงและสามารถดัดโค้งได้ง่าย จึงเหมาะสำหรับการติดตั้งในพื้นที่ที่ไม่สามารถใช้ท่อทรงกลมได้
การติดตั้ง:ทรงกลม: ท่อทรงกลมมักจะง่ายต่อการติดตั้งในพื้นที่ที่ไม่มีข้อจำกัดด้านพื้นที่ ทรงรี: ท่อทรงรีเหมาะสำหรับงานที่ต้องการประหยัดพื้นที่ และสามารถเดินท่อได้ในพื้นที่ที่มีขนาดจำกัด
ทั้งนี้การเลือกใช้ท่อทรงกลมหรือทรงรี ขึ้นอยู่กับความต้องการในการใช้งานและข้อจำกัดทางพื้นที่ในแต่ละโครงการ
การใช้งานท่อคอลลูเกตใน ระบบ Post-Tensioning
การใช้งานใน ระบบ Post-Tensioning หรือการเสริมโครงสร้าง มีความสำคัญในการเพิ่มความแข็งแรงและทนทานให้กับโครงสร้างคอนกรีต โดยเฉพาะในงานก่อสร้างที่ต้องการรับน้ำหนักและแรงดันสูง ท่อคอลลูเกตช่วยในการเก็บและป้องกันเส้นลวดเหล็กหรือเส้นใยในระบบ Post-Tensioning ซึ่งจะถูกดึงให้ตึงเพื่อเพิ่มความแข็งแรงให้กับคอนกรีต ท่อที่มีรอยย่น (corrugation) ช่วยให้เส้นลวดหรือเส้นใยเหล่านี้ติดแน่นกับผิวคอนกรีต ส่งผลให้โครงสร้างมีความทนทานมากขึ้น ท่อ,yกใช้ในงานก่อสร้างสะพาน อาคารสูง คาน และฐานราก ที่ต้องการความมั่นคงและความแข็งแรงสูง ท่อสามารถรองรับแรงกระแทกได้ดีและมีอายุการใช้งานที่ยาวนาน
ยังช่วยในการจัดการและควบคุมการขยายตัวของคอนกรีตในระหว่างที่มีการบีบอัดด้วยแรงดึงจากเส้นลวดที่ตึงอยู่ การใช้งานท่อเหล่านี้ช่วยให้กระบวนการติดตั้งและการทำงานของระบบง่ายขึ้น โดยสามารถปรับแต่งขนาดและความยาวของท่อให้เหมาะสมกับความต้องการในแต่ละโครงการได้อย่างยืดหยุ่น นอกจากนี้ ท่อคอลลูเกตยังช่วยป้องกันการกัดกร่อนของเส้นลวดหรือเส้นใยในระบบ Post-Tensioning เนื่องจากการเคลือบสังกะสีหรือวัสดุอื่น ๆ ที่ช่วยเพิ่มความทนทาน ท่อมีการยืดหยุ่นที่ดีในการติดตั้งและเหมาะสำหรับการใช้งานในพื้นที่จำกัด เช่น ในการก่อสร้างสะพานหรือโครงสร้างใต้ดิน ที่ต้องการประสิทธิภาพสูงและการทำงานที่แม่นยำ
ท่อ Corrugated Round Duct (ท่อทรงกลม)
ท่อที่มีลักษณะเป็นทรงกลมและมีรอยย่นหรือเกลียวตามยาวของท่อ ซึ่งช่วยเพิ่มความแข็งแรงและทนทานต่อแรงและแรงกระแทกได้ดีขึ้น โครงสร้างเกลียวนี้ทำจากวัสดุเหล็กเคลือบสังกะสี ซึ่งมีคุณสมบัติในการทนทานต่อการกัดกร่อนและเพิ่มความแข็งแรงของท่อให้ดีขึ้น โดยมักใช้ในงานก่อสร้างที่ต้องการการเสริมโครงสร้างด้วยระบบ Post-Tensioning เช่น การสร้างสะพาน อาคารสูง หรือการสร้างฐานรากต่าง ๆ
ลักษณะการใช้งาน:
- ระบบ Post-Tensioning: ท่อทรงกลมเหมาะสำหรับการใช้ในงานที่เกี่ยวข้องกับการเสริมโครงสร้าง โดยช่วยให้ระบบสามารถรองรับแรงดึงที่เกิดขึ้นจากการขึงเหล็กเส้นหรือสายเคเบิลที่ใช้ในโครงสร้าง
- ระบบระบายอากาศ: ใช้ในงานระบบระบายอากาศ เช่น ระบายอากาศในโรงงาน อาคารสำนักงาน หรือสถานที่อื่น ๆ ที่ต้องการการระบายอากาศที่มีประสิทธิภาพ
- ระบบระบายน้ำ: ใช้ในงานระบายน้ำ ทั้งน้ำเสียและน้ำฝน โดยสามารถใช้ในระบบระบายน้ำใต้ดินหรือระบบระบายน้ำผิวดิน
- การส่งสายไฟและสายสื่อสาร: ท่อ Corrugated ทรงกลมยังสามารถใช้เป็นท่อสำหรับเดินสายไฟและสายสื่อสารในโครงการต่าง ๆ เช่น อาคารสำนักงาน โรงงาน หรือโครงการก่อสร้างที่มีการขยายเครือข่ายการสื่อสาร

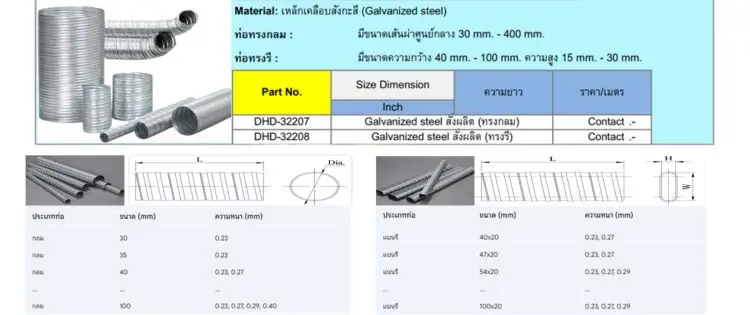

ขนาดและวัสดุ: ขนาดเส้นผ่าศูนย์กลางตั้งแต่ 30 มม. ถึง 300 มม.
ท่อทรงกลมได้รับความนิยมในงานระบบระบายอากาศและระบบส่งน้ำ
นื่องจากมีลักษณะที่สามารถรับแรงดันและการไหลของอากาศหรือของเหลวได้ดี ทำให้มีประสิทธิภาพสูงในการใช้งานประเภทนี้ ลักษณะทรงกลมช่วยให้การไหลของอากาศหรือของเหลวมีความสม่ำเสมอและลดการสะสมของแรงภายในท่อ ทำให้เหมาะสำหรับการใช้งานในระบบที่ต้องการประสิทธิภาพสูงท่อทรงกลมยังมีความทนทานและแข็งแรง สามารถรับแรงดันและแรงกระแทกได้ดี จึงเหมาะกับการใช้งานในโครงสร้างที่ต้องการความมั่นคงและความปลอดภัย ด้วยคุณสมบัติเหล่านี้ ท่อทรงกลมจึงเป็นตัวเลือกที่เหมาะสมในงานระบบต่างๆ ที่ต้องการการไหลที่มีประสิทธิภาพและการใช้งานที่คงทน
ท่อคอรูเกต ทรงรี (Corrugated Flat Oval Duct)
ท่อที่มีลักษณะเป็นทรงรี และมีรอยย่น (Corrugated) ตามยาวของท่อเพื่อเพิ่มความแข็งแรงและทนทาน ท่อชนิดนี้ผลิตจากเหล็กชุบสังกะสี (Galvanized Steel) ซึ่งช่วยป้องกันการกัดกร่อนและให้ความทนทานสูงในงานที่ต้องการความแข็งแรงและความคงทน ท่อทรงรีมักใช้ในงานก่อสร้างที่ต้องการพื้นที่ติดตั้งที่จำกัด โดยเฉพาะในงานที่ต้องการท่อที่สามารถดัดโค้งได้ง่ายและติดตั้งในพื้นที่ที่แคบหรือมีข้อจำกัดในเรื่องของพื้นที่
ลักษณะการใช้งาน:
- ระบบ Post-Tensioning: ท่อทรงรีสามารถใช้ในระบบ Post-Tensioning เพื่อเสริมความแข็งแรงให้กับโครงสร้างต่าง ๆ เช่น สะพาน อาคารสูง หรือโครงการที่ต้องการการรองรับแรงดึงจากการขึงสายเคเบิลหรือเหล็กเส้น
- ระบบระบายอากาศ: ใช้เป็นท่อระบายอากาศในงานระบายอากาศของโรงงาน อาคารสำนักงาน หรือในสถานที่ที่ต้องการการระบายอากาศที่มีประสิทธิภาพ
- ระบบระบายน้ำ: ท่อทรงรีสามารถใช้ในระบบระบายน้ำ ทั้งน้ำเสียและน้ำฝน โดยสามารถติดตั้งในพื้นที่ที่มีข้อจำกัดด้านพื้นที่
- การส่งสายไฟและสายสื่อสาร: ท่อทรงรียังสามารถใช้เป็นท่อสำหรับเดินสายไฟหรือสายสื่อสารในโครงการก่อสร้าง หรือการขยายเครือข่ายการสื่อสารในอาคารหรือสถานที่ต่าง ๆ
ขนาดและวัสดุ:
- ขนาดของท่อทรงรีมีความกว้าง (Width) ตั้งแต่ 40 มม. ถึง 100 มม. และความสูง (Height) ตั้งแต่ 15 มม. ถึง 30 มม.
- ผลิตจากเหล็กชุบสังกะสีเพื่อป้องกันการกัดกร่อน
Flexible Duct Hose หรือท่อดูดลมแบบยืดหยุ่น คืออุปกรณ์สำหรับการลำเลียงอากาศหรือวัสดุเบา ๆ ในระบบระบายอากาศและระบบอุตสาหกรรมต่าง ๆ ท่อชนิดนี้มีคุณสมบัติเด่นที่ความยืดหยุ่น น้ำหนักเบา และสามารถดัดโค้งได้ง่าย ทำให้เหมาะกับการติดตั้งในพื้นที่ที่เข้าถึงยากหรือมีข้อจำกัดเรื่องพื้นที่ วัสดุที่ใช้มีหลากหลาย เช่น พลาสติก PVC, PU, หรืออลูมิเนียมฟอยล์,เหล็ก,สแตนเลส ขึ้นอยู่กับลักษณะการใช้งาน โดยท่อบางรุ่นสามารถทนต่ออุณหภูมิสูง ทนสารเคมี หรือป้องกันไฟได้ จึงเหมาะสำหรับงานที่ต้องการความปลอดภัยและความทนทาน เช่น การระบายอากาศในโรงงาน การดูดควันในครัวอุตสาหกรรม หรือการส่งผ่านอากาศในระบบ HVAC (ระบบปรับอากาศและระบายอากาศ)
อธิบายสรุป ท่อคอลลูเกต (Corrugated Duct) หรือที่เรียกว่าท่อก่อสร้าง เป็นท่อที่มีลักษณะเป็นเกลียวหรือรอยย่นตามยาว เพื่อเพิ่มความแข็งแรงและความยืดหยุ่นในการใช้งาน ท่อชนิดนี้มักใช้ในงานก่อสร้างที่ต้องการท่อที่สามารถรับแรงดึงและแรงกระแทกได้ดี เช่น การเสริมโครงสร้างในระบบ Post-Tensioning, งาน ระบายอากาศ, ระบายน้ำ, หรือ ส่งสายไฟและสายสื่อสาร ในโครงการต่างๆ เช่น อาคาร, สะพาน, และถนน
