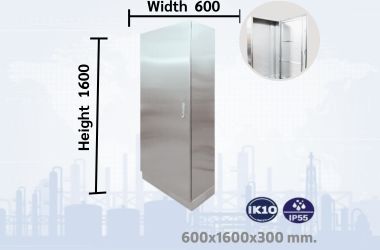

ตู้สแตนเลสเก็บอุปกรณ์บานทึบ 600x1600x300
ตู้สแตนเลสเก็บอุปกรณ์บานทึบ คือตู้สำหรับติดตั้งและปกป้องอุปกรณ์ไฟฟ้า/ควบคุม เช่น เบรกเกอร์ อินเวอร์เตอร์ PLC รางรีเลย์ และอุปกรณ์สื่อสารที่เกี่ยวข้อง จัดอยู่ในกลุ่มตู้เดี่ยวทรงสูงที่กินพื้นที่หน้าตัดไม่มาก แต่ให้พื้นที่ติดตั้งอุปกรณ์ในแนวตั้งได้มาก เหมาะกับหน้างานที่ต้องการ “เก็บของได้เยอะ เข้าถึงง่าย ประหยัดพื้นที่”
กุญแจกดเด้งตู้สแตนเลสเก็บอุปกรณ์
ตู้สแตนเลสกุญแจกดเด้ง (Quarter-turn/Compression latch) ที่กด-บิดเปิด/ปิดได้รวดเร็ว ล็อกแน่น ลดการสั่นคลอนจากเครื่องจักร และช่วย “อัด” ซีลรอบบานประตูให้แนบแน่น เสริมการกันฝุ่น-กันน้ำได้ตามระดับการออกแบบ (โดยทั่วไปมุ่งสู่ IP55 เมื่อใช้ซีล EPDM/ซิลิโคนและงานประกอบได้มาตรฐาน) บานประตูเปิดได้กว้าง ~120–180° เข้า-ออก ทำงานภายในได้สะดวก และสามารถเพิ่มตัวล็อกหลายจุดในตู้สูงเพื่อป้องกันการแอ่นตัวของบาน
โครงตู้ผลิตจากสแตนเลสเกรดอุตสาหกรรม
โครงตู้ผลิตจากสแตนเลสเกรดอุตสาหกรรม (นิยม 304 เพื่อความคุ้มค่า หรือ 316 สำหรับสภาพไอเกลือ/สารเคมี) แผ่นโลหะผ่านการพับขึ้นรูปและเชื่อมอย่างแน่นหนา เพื่อลดการบิดงอเมื่อติดตั้งอุปกรณ์จำนวนมาก ผิวเลือกได้ทั้ง 2B (ด้าน เรียบ ทำความสะอาดง่าย) หรือ Hairline/No.4 (สวยงาม ลดรอยนิ้ว) ภายในติดตั้งเพลทเมาท์ติ้งสำหรับยึดอุปกรณ์ ราง DIN และช่องทางเดินสายให้เป็นระเบียบ พร้อมจุดกราวด์เชื่อมโครงตู้เพื่อความปลอดภัยไฟฟ้า
- ผลิตจากสแตนเลสหนา แข็งแรง ป้องกันสนิมและการกัดกร่อน
- ขนาด 600x1600x300 มม. รองรับอุปกรณ์ได้หลายประเภท ทั้งตู้ควบคุมไฟฟ้า, ตู้ PLC, ตู้คอนโทรล และตู้สวิตช์บอร์ด
- ระบบกุญแจกดเด้ง เปิด–ปิดง่าย รวดเร็ว และปลอดภัย
- ดีไซน์ตั้งพื้น มาพร้อมฐานรองรับน้ำหนักมั่นคง
- ซีลยางรอบประตู ช่วยเพิ่มการป้องกันฝุ่นและน้ำ (มาตรฐาน IP55 ขึ้นอยู่กับการผลิต)
- สามารถเพิ่มอุปกรณ์เสริม เช่น พัดลมระบายอากาศ ฟิลเตอร์กรองฝุ่น หรือรางสายไฟภายใน
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตู้สแตนเลสเก็บอุปกรณ์บานทึบฐานตั้งพื้น
ตู้สแตนเลสเก็บอุปกรณ์ ฐานตั้งพื้น (Plinth/Base) ช่วยยกตู้พ้นพื้นราว 100–200 มม. ลดความชื้นค้างพื้นและช่วยซ่อน/จัดทางเข้าสายจากใต้ตู้ แข็งแรงพอรับน้ำหนักอุปกรณ์ภายในและการบำรุงรักษาประจำวัน แผ่นเพลทเข้าสาย (Gland plate) รองรับการติดตั้งเคเบิลแกลนและท่อร้อยสายทั้งบน-ล่าง ทำให้แยกสายพลังงาน/สัญญาณได้เป็นสัดส่วน ลดสัญญาณรบกวนและง่ายต่อการขยายระบบในอนาคต
ฐานตั้งพื้น (Plinth / Base) หน้าที่หลัก
- ยกตัวตู้พ้นจากพื้น (โดยทั่วไป 100–200 มม.) เพื่อลดการสัมผัสความชื้น น้ำขัง และสภาพพื้นไม่เรียบ
- เป็นโครงรับน้ำหนักหลัก ช่วยกระจายน้ำหนักตู้และอุปกรณ์ภายใน ลดการสั่นสะเทือน และทำให้ตู้ตั้งอยู่มั่นคง
- ซ่อนหรือจัดทางเข้าสายจากใต้ตู้ เพิ่มความเรียบร้อยและความปลอดภัย
วัสดุและการก่อสร้าง
- ทำจากสแตนเลส (SS304 หรือ SS316) หรือเหล็กชุบกันสนิมแล้วเคลือบ เหมาะกับสภาพแวดล้อมที่ต้องการความทนทาน
- โครงมักใช้เหล็กกล่องหรือแผ่นเชื่อมเสริม (gusset) เพื่อเพิ่มความแข็งแรงบริเวณมุมและจุดรับน้ำหนัก
- พื้นฐานอาจเป็นแบบกลวง (ให้สายวิ่งผ่าน) หรือเป็นแผ่นเต็มที่มีช่อง Knockout / ช่องตัดไว้ให้
การยกสูงและการป้องกันความชื้น
- ยกสูงประมาณ 100–200 มม. ช่วยป้องกันการโดนน้ำขังจากพื้นและลดความชื้นซึมเข้าตู้
- ฐานสามารถออกแบบให้มีช่องระบายน้ำ (drain) หรือช่องสำหรับติดตั้งท่อระบายน้ำ หากหน้างานมีโอกาสโดนน้ำบ่อย
การยึดพื้นและปรับระดับ
- ติดตั้งแผ่นฐานพร้อมรูยึดเพื่อยึดกับพื้นด้วย Anchor Bolt หรือ Chemical Anchor ตามแรงที่ต้องรับ
- ระดับได้ด้วยน็อตปรับ (leveling feet) เพื่อให้ตู้ตั้งตรงบนพื้นเอียงหรือไม่เรียบ
- หากต้องลดการสั่นสะเทือน ให้ติดแผ่นยางรองกันสั่นหรือหน่วยลดแรงสั่น (anti-vibration mounts)
การจัดสายภายในฐาน
- ฐานที่เป็นกลวงสามารถใช้เป็นทางเดินสายชั่วคราว หรือวางสายหลักก่อนขึ้นสู่พื้นที่ติดตั้งภายในตู้
- ควรมีการแบ่งช่อง (partition) ภายในฐานเพื่อแยกสายพลังงานหนักจากสายสัญญาณหรือควบคุม
วิธีเลือกขนาดตู้สแตนเลสเก็บอุปกรณ์ตั้งพื้นให้เหมาะกับอุปกรณ์และระบบไฟฟ้า
การเลือกขนาด ตู้เก็บของสแตนเลสตั้งพื้น เป็นสิ่งสำคัญอย่างยิ่งสำหรับการติดตั้งอุปกรณ์ไฟฟ้าและควบคุมระบบต่าง ๆ หากเลือกตู้ที่เล็กเกินไปจะทำให้การจัดเก็บสายไฟ อุปกรณ์ และการระบายความร้อนมีปัญหา แต่ถ้าเลือกใหญ่เกินความจำเป็นก็จะสิ้นเปลืองพื้นที่และงบประมาณ ดังนั้นควรพิจารณาปัจจัยต่าง ๆ อย่างรอบคอบเพื่อให้เหมาะสมกับหน้างานจริง ปัจจัยแรกที่ควรคำนึงถึงคือ จำนวนและขนาดของอุปกรณ์ไฟฟ้า ที่ต้องติดตั้งภายใน เช่น เบรกเกอร์, คอนแทคเตอร์, PLC หรืออุปกรณ์ควบคุมอื่น ๆ ขนาดตู้ต้องรองรับการติดตั้งได้ทั้งหมด พร้อมเหลือพื้นที่เผื่อการขยายระบบในอนาคต เพื่อไม่ให้เกิดปัญหาแน่นเกินไปจนไม่สามารถบำรุงรักษาได้สะดวก
อีกปัจจัยสำคัญคือ พื้นที่ภายในสำหรับการจัดการสายไฟ เนื่องจากสายไฟต้องการพื้นที่ในการเดินเข้า–ออกตู้ รวมถึงพื้นที่สำหรับการโค้งงอสายตามมาตรฐาน หากเลือกตู้ที่แคบเกินไปอาจทำให้การจัดเก็บสายไม่เรียบร้อย เสี่ยงต่อการเกิดความร้อนสะสมและลดความปลอดภัยในการใช้งาน
นอกจากนี้ควรคำนึงถึง ความสูงและความลึกของตู้ เพราะมีผลต่อการติดตั้งอุปกรณ์ที่มีขนาดใหญ่ เช่น หม้อแปลงหรือแผงควบคุมที่กินพื้นที่มาก ตู้ที่สูงพอจะช่วยให้การจัดเรียงอุปกรณ์เป็นระเบียบ และมีพื้นที่ให้ช่างสามารถทำงานบำรุงรักษาได้ง่ายโดยไม่อึดอัด
การเลือกขนาดตู้ยังต้องพิจารณา พื้นที่ติดตั้งจริงหน้างาน เช่น ในห้องควบคุม ห้องเครื่องจักร หรือภายนอกอาคาร หากพื้นที่จำกัดอาจต้องเลือกตู้ที่มีขนาดกะทัดรัดแต่ยังคงประสิทธิภาพครบถ้วน ในขณะที่พื้นที่กว้างสามารถใช้ตู้ขนาดใหญ่หรือหลายตู้ติดตั้งต่อเนื่องกันเพื่อความสะดวกในการใช้งาน
สิ่งแรกที่ควรพิจารณาคือ จำนวนและขนาดของอุปกรณ์ไฟฟ้า เช่น เบรกเกอร์ คอนแทคเตอร์ รีเลย์ อินเวอร์เตอร์ หรือ PLC ซึ่งแต่ละชิ้นอาจมีระยะเว้นว่างสำหรับติดตั้งที่แตกต่างกัน หากเลือกตู้ที่เล็กเกินไป อาจทำให้การจัดเรียงอุปกรณ์แน่นเกินไป ส่งผลต่อความร้อนและการบำรุงรักษาในอนาคต
อีกปัจจัยหนึ่งคือ การเผื่อพื้นที่สำหรับการเดินสายไฟและการขยายระบบ โดยทั่วไปควรเผื่อพื้นที่ว่างในตู้ประมาณ 20–30% ของพื้นที่ติดตั้ง เพื่อให้สามารถเพิ่มอุปกรณ์ใหม่ในอนาคตได้สะดวก รวมถึงช่วยให้การจัดการสายไฟไม่ซับซ้อนเกินไป
ความสูง ความกว้าง และความลึกของตู้ ควรสัมพันธ์กับตำแหน่งการติดตั้ง เช่น หากเป็นพื้นที่จำกัดควรเลือกตู้ที่สูงและลึกพอเหมาะเพื่อประหยัดพื้นที่ด้านข้าง แต่ถ้ามีอุปกรณ์จำนวนมากหรือมีสายไฟเข้าออกหลายทิศทาง ก็ควรเลือกตู้ที่กว้างขึ้นเพื่อรองรับการจัดสายอย่างเป็นระเบียบ
สรุปการใช้งานและการบำรุงรักษา
ตู้สแตนเลสเก็บอุปกรณ์บานทึบ ควรคำนึงถึง ความเหมาะสมกับอุปกรณ์ไฟฟ้าที่ต้องติดตั้ง, การเผื่อพื้นที่สำหรับสายไฟและการขยายระบบ, การติดตั้งอุปกรณ์เสริมอย่างฐานและแผ่นเพลทเข้าสาย, และ ข้อจำกัดของพื้นที่ใช้งานจริง เพื่อให้ได้ตู้ที่ทั้งแข็งแรง ทนทาน ปลอดภัย และรองรับการใช้งานในระยะยาวได้อย่างมีประสิทธิภาพ โครงสร้างสำคัญที่ช่วยจัดระเบียบ ป้องกัน และยืดอายุการใช้งานของระบบไฟฟ้า ทำให้ผู้ใช้งานมั่นใจได้ว่าระบบควบคุมและอุปกรณ์สำคัญทำงานได้ต่อเนื่องและปลอดภัยในทุกสภาพแวดล้อม
