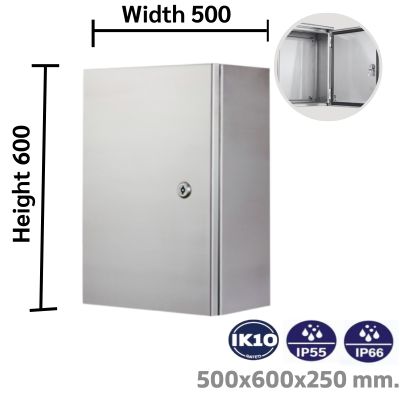

ตู้สแตนเลสประตูเดียว 500x600x250
ตู้สแตนเลสประตูเดียวขนาด 500x600x250 มม. เป็นตู้ควบคุมไฟฟ้าหรือจัดเก็บอุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบให้มีความแข็งแรงและทนทาน ผลิตจากสแตนเลสเกรด 304 หรือ 316L ซึ่งทนต่อการกัดกร่อน สนิม และสภาพแวดล้อมที่รุนแรงได้ดี เหมาะสำหรับใช้งานทั้งภายในและภายนอกอาคาร
หมวดหมู่สินค้า
บานประตูแบบ ประตูเดียว (single-door)
ตู้สแตนเลสประตูเดียว 500x600x250 ทึบ ออกแบบให้ปิดสนิท มี ซีลยาง (gasket) รอบกรอบเพื่อให้ได้ระดับการป้องกันน้ำ–ฝุ่น (IP) ตามสเปก เช่น IP55–IP66 ขึ้นกับซีลและการเก็บงานรอยเชื่อม บานพับและกลอนล็อกคุณภาพสูงช่วยให้ปิด–เปิดมั่นคงและทำให้แรงอัดซีลสม่ำเสมอ ภายในตู้ติดตั้ง mounting plate (แผ่นแพลต) ที่สามารถถอดหรือปรับตำแหน่งได้สำหรับยึดอุปกรณ์

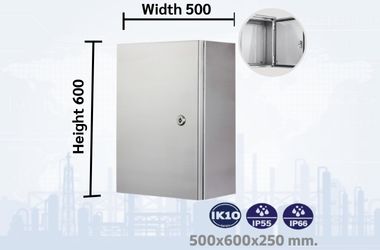

ผิวตู้สแตนเลส hairline
ตู้สแตนเลสสั่งผลิต ผิวสแตนเลส hairline หรือพาสซิเวตแล้วเพื่อเพิ่มความทนทานต่อการเกิดคราบและสนิม ตัวเลือกเพิ่มเติมได้แก่ ฝากระจก/ช่องมอง, พัดลมกรอง (filter fan), ฮีตเตอร์กันความชื้น, แผงกราวด์/บัสบาร์, และแผ่น Gland Plate สำหรับ ก สแตนเลสสตีลเกรด 304 สำหรับงานทั่วไป และเลือก 316L เมื่อใช้งานในสภาพแวดล้อมกัดกร่อนสูงหรือใกล้ชายฝั่ง ความหนาแผ่นที่แนะนำอยู่ในช่วง 1.5–2.0 มม. ขึ้นกับความต้องการความแข็งแรงและงบประมาณติดตั้งเคเบิลแกลนด์จำนวนมาก
- กันน้ำ–กันฝุ่นตามมาตรฐาน IP55–IP66 ช่วยปกป้องอุปกรณ์จากฝุ่นละอองและน้ำฝน
- ขนาด 500x600x250 มม. มีพื้นที่ภายในกว้างขวาง รองรับการติดตั้งอุปกรณ์และจัดระเบียบสายไฟได้ง่าย
- ประตูเดียวแบบบานเปิด มาพร้อมซีลยางรอบประตูเพื่อเพิ่มความปลอดภัยและป้องกันความชื้นเข้าสู่ภายในตู้
- รองรับการติดตั้งแบบยึดผนังและตั้งพื้น ตามความต้องการของหน้างาน
- สามารถติดตั้งอุปกรณ์เสริม เช่น พัดลมระบายอากาศ บานเกล็ด หรือซองดูดความชื้นสำหรับงานกลางแจ้งได้
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

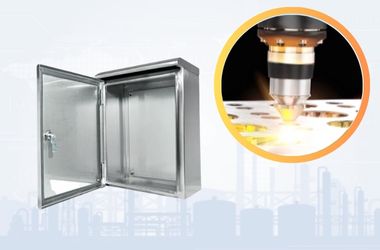

การออกแบบภายในตู้สแตนเลสประตูเดียว
การติดตั้ง & ตำแหน่ง — ติดตั้งบนผนังหรือขาตั้งที่แข็งแรง ยึดด้วยสลักคุณภาพสูง ให้เว้นช่องว่างรอบตู้อย่างน้อย 150–300 มม. สำหรับการเปิดประตู ระบายความร้อน และการเข้าถึง บริเวณติดตั้งควรเป็นพื้นที่ไม่ขังน้ำ และหากวางกลางแจ้งให้หันประตูไปทางที่ไม่โดนฝนโดยตรงหากเป็นไปได้ การออกแบบภายใน & การจัดสาย — วางแผ่นเพลตให้มีพื้นที่สำหรับอุปกรณ์และเว้นช่องสำหรับการเดินสาย — เผื่อพื้นที่ 20–30% เป็นช่องว่างสำหรับสายและงานขยายในอนาคต รักษาระยะการดัดสายตามรัศมีที่เหมาะสม (bend radius) เพื่อไม่ให้สายบาดหรือเกิดความเครียด ใช้รางสายและสายรัดเพื่อลดการสั่นและการแตะกันของสายไฟ แยกช่องทางระหว่างสายพาวเวอร์และสัญญาณเพื่อลด EMI
การจัดการความร้อน — ตู้ขนาดนี้มีปริมาตรจำกัด หากมีอุปกรณ์ที่ให้ความร้อน (เช่น รีเลย์ขนาดใหญ่, แหล่งจ่ายไฟ หรือ VFD ขนาดเล็ก) ต้องออกแบบช่องระบายอากาศหรือใช้พัดลมกรองแบบ IP-rated และ/หรือบานเกล็ดระบายอากาศที่มีฟิลเตอร์ เส้นทางระบายอากาศที่ดีคือ “ด้านล่างรับลม → ด้านบนปล่อยลม” หลีกเลี่ยงการปิดกั้นช่องทางลม และพิจารณาติดตั้งฮีตเตอร์เล็ก ๆ ในพื้นที่ชื้นเพื่อลดการควบแน่น
ระบบพื้นดิน (Earthing) และ EMC — ต่อสายดินที่บัสกราวด์ของตู้และยึดบอนด์บานประตูกับตัวตู้ เพื่อให้แน่ใจว่ามีการต่อกราวด์ต่อเนื่อง ควรใช้การเดินสายที่เหมาะสม แยกสายสัญญาณกับสายแรงสูง และพิจารณาใส่ ferrite / choke หรือตัวกรองเมื่อมีอุปกรณ์ที่สร้างสัญญาณรบกวน
การบำรุงรักษา (Maintenance) — ตรวจเช็คเป็นประจำ:
- ซีลยางรอบประตู: ทุก 3–12 เดือน (ตามสภาพใช้งาน) — หากแข็งหรือแตกให้เปลี่ยน
- พัดลมกรอง & ฟิลเตอร์: ทำความสะอาดหรือเปลี่ยนทุก 1–6 เดือน ขึ้นกับฝุ่นละออง
- ตรวจน็อต บานพับ และล็อก: ทุก 6–12 เดือน — ขันให้แน่นและหล่อลื่นบานพับถ้าจำเป็น
- ตรวจสายดินและความต่อเนื่องของกราวด์: ทุก 12 เดือน
- เช็ดทำความสะอาดผิวสแตนเลสด้วยผ้าชุบน้ำสบู่อ่อน หลีกเลี่ยงสารเคมีคลอไรด์ชนิดเข้มข้น
การปรับแต่งและอุปกรณ์เสริม
ตู้สแตนเลสสามารถสั่งผลิตแบบ custom-made ได้ตามความต้องการของงานไฟฟ้าและอุตสาหกรรม เช่น เพิ่ม แผ่น gland plate สำหรับติดตั้งเคเบิลแกลนด์หลายจุด ปรับเปลี่ยนขนาด mounting plate ให้เหมาะกับอุปกรณ์ที่มีความหนาแน่นสูง หรือเพิ่ม ช่องมองแบบกระจก/อะคริลิก สำหรับตรวจสอบสถานะอุปกรณ์ภายในโดยไม่ต้องเปิดประตู นอกจากนี้ยังสามารถติดตั้ง ventilation fan หรือ filter fan เพื่อควบคุมอุณหภูมิภายในตู้ให้เหมาะสม
การออกแบบเพื่อการใช้งานระยะยาว
หากต้องติดตั้งตู้กลางแจ้ง ควรพิจารณาเพิ่ม หลังคาสโลปหรือกันสาดเล็ก เพื่อป้องกันการขังของน้ำฝนบนตัวตู้ ใช้สแตนเลสเกรด 316L หากอยู่ใกล้ทะเลหรือสภาพแวดล้อมที่มีสารกัดกร่อนสูง และควรออกแบบให้ ทิศทางการเปิดประตู ไม่รบกวนทางเดินหรือการทำงานของช่างภาคสนาม
ภายในตู้ควรเผื่อพื้นที่ 20-30% สำหรับการขยายงานในอนาคต เพื่อป้องกันความหนาแน่นของอุปกรณ์ที่มากเกินไป และควรติดตั้ง สายดินอย่างถูกต้อง พร้อมตรวจสอบความต่อเนื่องทางไฟฟ้าเป็นประจำ เพื่อให้มั่นใจว่าตู้สามารถป้องกันไฟรั่วและการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้ตามมาตรฐาน
ระบบพื้นดิน (Earthing) และ EMC — ต่อสายดินที่บัสกราวด์ของตู้และยึดบอนด์บานประตูกับตัวตู้ เพื่อให้แน่ใจว่ามีการต่อกราวด์ต่อเนื่อง ควรใช้การเดินสายที่เหมาะสม แยกสายสัญญาณกับสายแรงสูง และพิจารณาใส่ ferrite / choke หรือตัวกรองเมื่อมีอุปกรณ์ที่สร้างสัญญาณรบกวน
ความปลอดภัยในการใช้งาน — ให้ช่างผู้ชำนาญไฟฟ้าตรวจและต่อสายทุกครั้ง ห้ามทำงานขณะระบบมีไฟเลี้ยง ควรติดป้ายคำเตือนและล็อกเอาท์ (lockout-tagout) เมื่อซ่อมบำรุง และเลือกอุปกรณ์ล็อกที่ทนทานเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต
สรุปการใช้งานและการบำรุงรักษา
ตู้สแตนเลสประตูเดียว คือ ตู้สำหรับติดตั้งและปกป้องอุปกรณ์ไฟฟ้า วงจรควบคุม หรืออุปกรณ์อิเล็กทรอนิกส์ต่างๆ ให้ปลอดภัยจากฝุ่น น้ำ และความเสียหายทางกายภาพ ผลิตจากสแตนเลสเกรด 304 หรือ 316L ที่ทนทานต่อการกัดกร่อน มีความแข็งแรงสูงและเหมาะสำหรับใช้งานทั้งภายในและภายนอกอาคาร ตู้รุ่นนี้มีประตูเพียงชั้นเดียวแบบฝาทึบ ช่วยป้องกันน้ำและฝุ่นตามมาตรฐาน IP55–IP66 มีซีลยางกันน้ำรอบประตูและระบบล็อกแน่นหนา ภายในตู้มีพื้นที่เพียงพอสำหรับติดตั้งอุปกรณ์ไฟฟ้าและจัดระเบียบสายไฟให้เรียบร้อย รองรับการปรับแต่งขนาดหรือการเจาะช่องเพิ่มเติมได้ตามความต้องการ เหมาะสำหรับงานอุตสาหกรรม ระบบควบคุมไฟฟ้า และสถานที่ที่ต้องการความปลอดภัยสูง
