ความสำคัญและมาตรฐานวิศวกรรมของตัวยึดกระดูกงูร้อยสายไฟ

ข้อต่อท่อร้อยสายไฟ Polyamide (PA6) ในระบบไฟฟ้าอุตสาหกรรม “จุดเชื่อมต่อ” คือจุดที่มีความเสี่ยงสูงที่สุดต่อการเกิดความล้มเหลวของระบบ การเลือกใช้ Fitting Connector หรือข้อต่อสำหรับท่ออ่อนร้อยสายไฟ (Flexible Conduit) จึงไม่ใช่เพียงเรื่องของการยึดท่อให้เข้ากับตู้คอนโทรล แต่เป็นเรื่องของการรักษามาตรฐานความปลอดภัยและความเสถียรของระบบไฟฟ้าในระยะยาว

line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด

ตัวยึดกระดูกงู Pipe Clamp 2 รูปแบบ

รางกระดูกงู นอกเหนือจากตัวคอนเนคเตอร์แล้ว ยังมีอุปกรณ์ยึดจับท่อ (Pipe Clamp) 2 รูปแบบ: Lock Type (ก้ามปูตัวล็อก – CF-432): สำหรับงานที่ต้องการการยึดติดที่แน่นหนาเป็นพิเศษ และ Quick Type (ก้ามปูสวมเร็ว – CF-433): สำหรับการจัดระเบียบท่อที่เน้นความคล่องตัวในการซ่อมบำรุง Temperature Resilience (ความทนทานต่ออุณหภูมิ): รองรับอุณหภูมิตั้งแต่ -40°C ถึง 115°C ซึ่งครอบคลุมทั้งการใช้งานในห้องเย็น (Cold Storage) และในพื้นที่ใกล้เครื่องจักรที่มีความร้อนสูง โดยสามารถทนความร้อนกระชากได้ถึง 150°C ในระยะเวลาสั้นๆ

ตารางขนาดและมิติ (Size Dimension)

เพื่อให้การออกแบบระบบไฟฟ้าแม่นยำ ข้อต่อรุ่นนี้มีขนาดเกลียว NPT ที่ครอบคลุมตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่ ดังนี้:

ขนาดเกลียว NPTขนาดนิ้ว (Inch)ขนาดมิลลิเมตร (mm.)
NPT 1/4″1/4″10.00
NPT 1/2″1/2″21.20
NPT 3/4″3/4″28.50
NPT 1″1″34.50
NPT 2″2″54.50

นิยามและความหมายของ Fitting Connector (PE-PA)

Fitting Connector คือ อุปกรณ์ตัวกลางที่ใช้สำหรับยึดโยงระหว่าง “ท่ออ่อนร้อยสายไฟ” เข้ากับ “กล่องพักสาย (Junction Box)” หรือ “ตู้ควบคุมไฟฟ้า (Control Panel)” โดยวัสดุที่ระบุว่าเป็น PA6 (Polyamide 6) หมายถึง พลาสติกวิศวกรรมประเภทไนลอนที่มีความเหนียวสูง ทนต่อแรงดึงและแรงกระแทกได้ดีเยี่ยม รวมถึงมีคุณสมบัติเด่นในด้านการเป็นฉนวนไฟฟ้าและการทนไฟ (Self-extinguishing)

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด
ท่อร้อยสายไฟ PE
ท่อเฟล็กซ์อ่อนร้อยสายไฟ PE
ท่อกระดูกงูร้อยสายไฟแบบผ่า
คอนเนคเตอร์แบบกันน้ำ

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้

วัสดุคุณภาพสูง Polyamide PA6 หัวใจหลักของอุปกรณ์ชุดนี้คือวัสดุ Polyamide PA6 (ไนลอน 6) ซึ่งเป็นพลาสติกวิศวกรรมที่มีคุณสมบัติโดดเด่น:

  • ความทนทานต่ออุณหภูมิ: สามารถใช้งานได้ในช่วงอุณหภูมิที่กว้างมาก ตั้งแต่ -40°C จนถึง 115°C และทนความร้อนได้สูงถึง 150°C ในระยะเวลาสั้นๆ
  • ความแข็งแรง: มีความยืดหยุ่นแต่ไม่เปราะแตกง่าย ทนทานต่อการกัดกร่อน (Anti-corrosion) และป้องกันรังสียูวี (Anti-UV) ทำให้ใช้งานภายนอกอาคารได้ยาวนาน
  • ความปลอดภัย: ได้รับการรับรองมาตรฐาน CE มั่นใจได้ในคุณภาพระดับสากล

การเลือกขนาดตามมาตรฐาน NPT Thread

การเลือกขนาดข้อต่อต้องสัมพันธ์กับขนาดท่อ (Inner/Outer Diameter) และรูเจาะของตู้ควบคุม โดยมาตรฐานที่นิยมใช้คือ NPT (National Pipe Thread) ซึ่งมีขนาดตั้งแต่ 1/4″ (10.00 mm.) สำหรับงานเซนเซอร์ขนาดเล็ก ไปจนถึง 2″ (54.50 mm.) สำหรับสายเมนหลัก การเลือกขนาดที่ถูกต้องจะช่วยให้การซีลกันน้ำสมบูรณ์ที่สุด การใช้ Fitting Connector และอุปกรณ์เสริมอย่าง U-Shaped PA6 Clamp (ก้ามปูยึดท่อ) ไม่เพียงแต่ช่วยให้งานติดตั้งมีความเป็นระเบียบเรียบร้อยตามมาตรฐานวิศวกรรม แต่ยังช่วยยืดอายุการใช้งานของสายไฟภายในท่อ ลดค่าใช้จ่ายในการซ่อมบำรุง และเพิ่มความมั่นใจให้กับผู้ใช้งานว่าระบบไฟฟ้าจะทำงานได้อย่างต่อเนื่องภายใต้สภาวะแวดล้อมที่โหดร้าย

ประเภทของข้อต่อและการเลือกใช้งาน ผลิตภัณฑ์แบ่งออกเป็น 2 รูปแบบหลัก เพื่อให้เหมาะสมกับหน้างาน:

  • Waterproof Fitting (รุ่นกันน้ำ): ออกแบบมาเพื่อป้องกันน้ำและฝุ่นละอองเข้าสู่ระบบ เหมาะสำหรับพื้นที่ที่มีความชื้นสูงหรือต้องฉีดล้างทำความสะอาด (เช่น รหัส CF-415 และ CF-423 แบบข้องอ)
  • Quick Fitting (รุ่นสวมเร็ว): เน้นความสะดวกรวดเร็วในการติดตั้ง เพียงเสียบท่อเข้ากับข้อต่อก็สามารถล็อกได้ทันที ช่วยประหยัดเวลาและลดค่าแรงในการติดตั้ง (เช่น รหัส CF-416 และ CF-424)

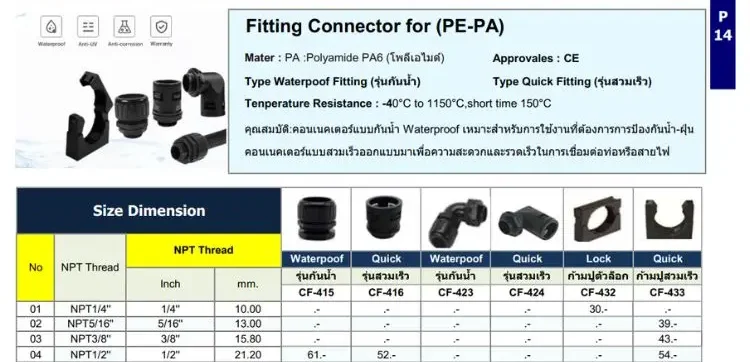

ส่วนแถวบน (Product Categories & Models) ภาพด้านบนสุดของตารางแบ่งสินค้าออกเป็น 6 ประเภทหลัก ตามรหัสสินค้า (CF-Series):

รหัสสินค้าลักษณะอุปกรณ์การใช้งาน
CF-415ข้อต่อตรง แบบกันน้ำ (Waterproof)ใช้ต่อท่อเข้าตู้ไฟฟ้าในจุดที่เสี่ยงโดนน้ำ/ความชื้น
CF-416ข้อต่อตรง แบบสวมเร็ว (Quick)เน้นความไวในการติดตั้ง ไม่เน้นกันน้ำ 100%
CF-423ข้อต่อ 90° แบบกันน้ำใช้ในจุดที่ต้องหักมุมท่อเข้าตู้ และต้องการกันน้ำ
CF-424ข้อต่อ 90° แบบสวมเร็วใช้หักมุมท่อในที่แห้ง ติดตั้งง่าย
CF-432ก้ามปูตัวล็อก (Lock)ตัวยึดท่อเข้ากับผนัง แบบมีตัวล็อกกันท่อหลุด
CF-433ก้ามปูสวมเร็ว (Quick)ตัวยึดท่อรูปตัว U สำหรับกดท่อลงไปล็อกได้ทันที
ตัวยึดกระดูกงู

การคำนวณพื้นที่ภายในท่อ (Fill Capacity)

กฎเหล็กที่ช่างมืออาชีพยึดถือคือ “ไม่ควรใส่สายไฟจนเต็มพื้นที่หน้าตัดของท่อ” * หลักการ 40%: พื้นที่หน้าตัดของสายไฟรวมกัน ไม่ควรเกิน 40% ของพื้นที่หน้าตัดภายในท่อ (Inner Diameter) เพื่อให้มีช่องว่างระบายความร้อน และสะดวกต่อการดึงสายไฟเข้า-ออกในอนาคต

  • ตัวอย่าง: หากใช้ท่อขนาด 1/2″ (ID 17.0 mm) ควรเหลือพื้นที่ว่างไว้บ้าง เพื่อป้องกันสายไฟเบียดกันจนเกิดความร้อนสะสม

บทสรุปและการประยุกต์ใช้

การเลือกใช้ตัวยึดกระดูกงูร้อยสายไฟ U-ShapedFitting Connector ที่ผลิตจาก PA6 ไม่เพียงแต่ช่วยให้งานติดตั้งดูเป็นมืออาชีพและเรียบร้อยเท่านั้น แต่ยังเป็นการลงทุนเพื่อความปลอดภัยในระยะยาว ลดความเสี่ยงจากไฟฟ้าลัดวงจรที่เกิดจากความชื้นหรือสายไฟชำรุดจากการเสียดสีได้เป็นอย่างดีแม้ว่ารุ่น Waterproof จะมีราคาสูงกว่ารุ่น Quick เล็กน้อย (เช่น ขนาด 3/4″ ราคา 75.- เทียบกับ 64.-) แต่การลงทุนในรุ่นกันน้ำสำหรับจุดที่สุ่มเสี่ยง จะช่วยลดค่าใช้จ่ายในการซ่อมบำรุง (Maintenance Cost) จากปัญหาการเกิดสนิมหรือไฟฟ้าลัดวงจรในอนาคต

หมายเหตุ: ผลิตภัณฑ์ทั้งหมดทำจาก Polyamide PA6 ซึ่งมีคุณสมบัติเด่นคือ ไม่ลามไฟ (Self-extinguishing) และทนทานต่ออุณหภูมิที่ผันผวนได้ดีเยี่ยม (-40°C ถึง 115°C) ทำให้มั่นใจได้ในความปลอดภัยระดับสูงสุด

FAQ คำถามที่พบบ่อยเกี่ยวกับตัวยึดกระดูกงูร้อยสายไฟ

รวมคำถามเกี่ยวกับตัวยึดท่อร้อยสายไฟ U-Shaped และอุปกรณ์ Fitting Connector สำหรับยึดและจัดแนวท่ออ่อนร้อยสายไฟ ให้เป็นระเบียบกับเครื่องจักร ตู้คอนโทรล และโครงสร้างต่าง ๆ ตั้งแต่การเลือกแบบ Lock หรือ Quick ขนาดอุปกรณ์ วัสดุ PA6 ไปจนถึงการเลือกข้อต่อให้เหมาะกับสภาพหน้างาน

01
ตัวยึดกระดูกงูร้อยสายไฟ U-Shaped ใช้สำหรับอะไร?
ตัวยึด U-Shaped ใช้สำหรับจับและกำหนดแนว ของท่ออ่อนร้อยสายไฟ ให้อยู่ในตำแหน่งที่ต้องการ สามารถยึดกับโครงเครื่องจักร แผงควบคุม หรือพื้นผิวติดตั้งต่าง ๆ ช่วยลดการแกว่งและการเคลื่อนตัวของท่อ พร้อมทำให้แนวเดินสายมีความเป็นระเบียบ และสะดวกต่อการตรวจสอบหรือซ่อมบำรุง
02
ตัวยึดแบบ Lock และ Quick ต่างกันอย่างไร?
แบบ Lock เหมาะกับจุดที่ต้องการ การยึดท่อให้แน่นหนา และลดโอกาสที่ท่อจะหลุดออกจากตัวจับ ส่วนแบบ Quick เน้นความรวดเร็วในการติดตั้ง สามารถกดท่อลงในตัวยึดได้สะดวก จึงเหมาะกับจุดที่ต้องเปิดตรวจสอบ หรือถอดประกอบเพื่อซ่อมบำรุงบ่อย ควรเลือกตามลักษณะการใช้งานของแต่ละจุด
คำถามที่ควรรู้ก่อนเลือกตัวยึดท่อร้อยสายไฟ กดที่คำถามเพื่อดูรายละเอียด
03   CF-432 และ CF-433 ควรเลือกแบบไหน?
CF-432 เป็นตัวยึดแบบ Lock เหมาะกับบริเวณที่ต้องการจับท่อ ให้มั่นคงและลดโอกาสหลุดออกจากตำแหน่ง ส่วน CF-433 เป็นแบบ Quick เหมาะกับงานที่ต้องการติดตั้งรวดเร็ว และสามารถเข้าถึงท่อได้สะดวก เช่น งานประกอบเครื่องจักร หรือจุดที่มีการตรวจสอบสายเป็นระยะ การเลือกจึงควรพิจารณา ทั้งความแน่นของการยึด และความสะดวกในการบำรุงรักษา
04   ควรเลือกขนาดตัวยึดให้ตรงกับท่ออย่างไร?
ควรเลือกตัวยึดจาก เส้นผ่านศูนย์กลางภายนอกของท่อ หรือขนาดท่อที่ผู้ผลิตกำหนด ตัวจับควรพอดีกับท่อ ไม่หลวมจนท่อเคลื่อนหรือหลุดออกได้ง่าย และไม่แน่นจนบีบตัวท่อเสียรูป ดังนั้นก่อนสั่งซื้อ ควรตรวจสอบขนาดท่อจริง หรือแจ้งรหัสและรุ่นของท่อ เพื่อจับคู่ตัวยึดให้เหมาะสม
05   ตัวยึดและข้อต่อ PA6 เหมาะกับงานอุตสาหกรรมหรือไม่?
PA6 หรือ Polyamide 6 เป็นพลาสติกวิศวกรรม ที่เหมาะกับอุปกรณ์จัดการสายไฟ เพราะมีความเหนียว และสามารถใช้ในสภาพแวดล้อม ของเครื่องจักรอุตสาหกรรมได้ หน้าแสดงสินค้าระบุช่วงอุณหภูมิ ประมาณ -40°C ถึง 115°C และสามารถทนความร้อนช่วงสั้น ได้สูงถึงประมาณ 150°C ทั้งนี้ควรตรวจสอบสเปกของรุ่นจริง ก่อนใช้ในพื้นที่อุณหภูมิสูง
06   ข้อต่อแบบ Waterproof และ Quick Fitting ต่างกันอย่างไร?
Waterproof Fitting เหมาะกับจุดที่ต้องการป้องกันน้ำ ฝุ่น หรือความชื้นบริเวณที่ท่อ เชื่อมต่อเข้ากับตู้ไฟหรือกล่องพักสาย ส่วน Quick Fitting เน้นความรวดเร็วในการประกอบ และถอดติดตั้ง เหมาะกับพื้นที่แห้ง หรือจุดที่ไม่ได้กำหนด การป้องกันน้ำในระดับสูง จึงควรเลือกจากสภาพแวดล้อม ของจุดติดตั้งเป็นหลัก
07   ข้อต่อตรงและข้อต่อ 90° ควรเลือกใช้อย่างไร?
ข้อต่อตรงเหมาะกับจุดที่ท่อ สามารถเดินเข้าสู่ตู้ไฟ หรือเครื่องจักรในแนวตรงได้ ส่วนข้อต่อ 90° เหมาะกับพื้นที่จำกัด หรือจุดที่ต้องเปลี่ยนทิศทางท่อ ก่อนเข้าสู่ตู้ การใช้ข้องอที่เหมาะสม ช่วยจัดแนวท่อให้เรียบร้อย และลดการบังคับท่อให้โค้ง ใกล้บริเวณจุดเชื่อมต่อมากเกินไป
08   ก่อนสั่งซื้อตัวยึดหรือข้อต่อท่อร้อยสายไฟควรแจ้งข้อมูลอะไร?
ควรแจ้งชนิดและขนาดของท่อ ที่ต้องการใช้งานร่วมกัน เส้นผ่านศูนย์กลางภายนอกของท่อ จำนวนตัวยึดที่ต้องการ และต้องการแบบ Lock หรือ Quick หากเป็น Fitting Connector ควรแจ้งขนาดเกลียวของตู้ เช่น NPT 1/4", 1/2", 3/4", 1" หรือ 2" รวมถึงระบุว่าต้องการ แบบตรงหรือ 90° และต้องการรุ่น Waterproof หรือ Quick Fitting เพื่อช่วยเลือกอุปกรณ์ให้ตรงกับหน้างาน
