ทำความรู้จัก "รางกระดูกงูสแตนเลสและเหล็ก" ตัวช่วยปกป้องสายไฟ

ในระบบเครื่องจักรที่มีการเคลื่อนที่อยู่ตลอดเวลา สิ่งที่เปราะบางที่สุดคือ สายไฟและสายไฮดรอลิก หากปล่อยให้ลากถูไปกับพื้นหรือเสียดสีกับตัวเครื่องโดยตรง จะทำให้เกิดความเสียหายและเครื่องจักรหยุดชะงักได้ กระดูกงูร้อยสายไฟสแตนเลส Chain Stainless 304 รุ่นวัสดุโลหะ จึงถูกออกแบบมาเพื่อแก้ปัญหานี้โดยเฉพาะ โดยเฉพาะในสภาพแวดล้อมที่ “พลาสติก” ทนไม่ไหว

line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด

ทำไมต้องเป็นกระดูกงูร้อยสายไฟสแตนเลส 304?

รางกระดูกงูสแตนเลส โดยปกติรางกระดูกงูจะมีทั้งแบบพลาสติกและเหล็กชุบ แต่สแตนเลส 304 ถูกออกแบบมาเพื่อลบจุดอ่อนเหล่านั้น โดยมีคุณสมบัติเด่นความทนทานต่อการกัดกร่อน (Corrosion Resistance) นี่คือจุดเด่นที่สุด สแตนเลส 304 มีส่วนผสมของโครเมียมและนิกเกิลที่ช่วยสร้างชั้นฟิล์มปกป้องผิว ทำให้ทนต่อสนิมได้ดีเยี่ยม แม้ต้องสัมผัสกับความชื้น สารเคมีบางชนิด หรือการล้างทำความสะอาดด้วยน้ำบ่อยๆ  ทนทานต่ออุณหภูมิที่สุดขั้ว ต่างจากพลาสติกที่อาจกรอบแตกเมื่อเจอความร้อนสูง หรือเปราะหักเมื่อเจอความเย็นจัด รางสแตนเลส 304 สามารถทำงานได้ในช่วงอุณหภูมิกว้างมาก ตั้งแต่ -40ไปจนถึงสูงกว่า 250 โดยไม่เสียรูปทรง

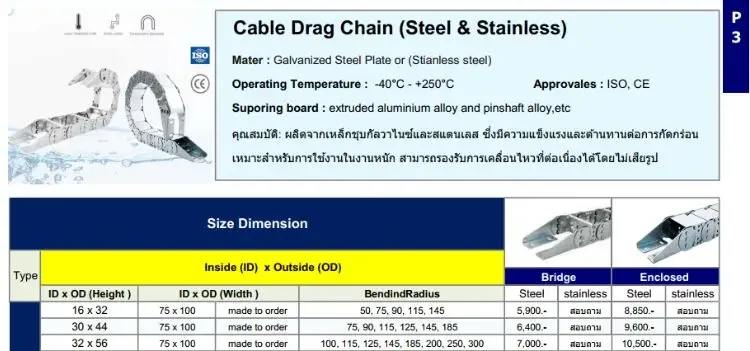

ID x OD (Height)ID x OD (Width)Bending Radius (mm)Bridge (Steel)Enclosed (Steel)Stainless
16 x 3275 x 100 / Made to order50, 75, 90, 115, 1455,900.-8,850.-สอบถาม
30 x 4475 x 100 / Made to order75, 90, 115, 125, 145, 1856,400.-9,600.-สอบถาม
32 x 5675 x 100 / Made to order100, 115, 125, 145, 185, 200, 250, 3007,000.-10,500.-สอบถาม
48 x 7075 x 100 / Made to order115, 145, 200, 3007,600.-11,400.-สอบถาม
58 x 8675 x 100 / Made to order145, 200, 225, 250, 300, 3508,200.-12,300.-สอบถาม
68 x 10075 x 100 / Made to order200, 250, 300, 350, 470, 500, 575, 600, 7008,800.-13,200.-สอบถาม
86 x 12075 x 100 / Made to order200, 250, 300, 350, 450, 500, 6009,450.-14,175.-สอบถาม
112 x 11475 x 100 / Made to order250, 300, 350, 450, 490, 600, 650สอบถามสอบถามสอบถาม
152 x 20075 x 100 / Made to order400, 450, 600, 750, 800, 850, 1000สอบถามสอบถามสอบถาม
172 x 25075 x 100 / Made to order400, 450, 600, 750, 800, 1000สอบถามสอบถามสอบถาม

เทคนิคการเลือกสเปกให้ "เป๊ะ" กับหน้างาน

การเลือกกระดูกงูร้อยสายไฟสแตนเลส ไม่ใช่แค่การดูขนาดความกว้างยาว ที่วิศวกรต้องคำนวณให้แม่นยำ การคำนวณพื้นที่ภายใน (Internal Clearance) กฎเหล็กของการใช้รางกระดูกงูคือ “กฎ 10%” ความสูง: ควรเผื่อพื้นที่ว่างอย่างน้อย 10% ของเส้นผ่านศูนย์กลางสายไฟที่ใหญ่ที่สุด ความกว้าง: ควรมีระยะห่างระหว่างสายไฟแต่ละเส้น เพื่อลดการเสียดสีและความร้อนสะสม Tip: หากมีสายไฟหลายประเภท (สายส่งกำลัง + สายสัญญาณ) ควรใช้ ตัวกั้นช่อง (Separator) เพื่อแยกประเภทสาย ไม่ให้พันกันจนเกิดสัญญาณรบกวน (Interference)

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด
drag chain plastic18x18
กระดูกงูเหล็กร้อยสาย
กระดูกงูร้อยสายไฟ pa
PA66 Cable Chain

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้

ข้อมูลทางเทคนิค (Technical Specifications)

  • วัสดุ (Material): เหล็กชุบกัลวาไนซ์ (Galvanized Steel) หรือ สแตนเลส (Stainless Steel)
  • อุณหภูมิการใช้งาน: -40 ถึง +250
  • ส่วนประกอบสนับสนุน (Supporting Board): อลูมิเนียมอัลลอยด์ฉีดขึ้นรูป (Extruded Aluminium Alloy) และ พินเหล็กอัลลอยด์ (Pinshaft Alloy)
  • มาตรฐานรองรับ: ISO, CE
  • คุณสมบัติเด่น: มีความแข็งแรงสูง ทนทานต่อการกัดกร่อน เหมาะสำหรับงานหนัก (Heavy Duty) และรองรับการเคลื่อนที่ต่อเนื่องได้โดยไม่เสียรูป

ระยะวิ่งและความเร็วกระดูกงูร้อยสายไฟสแตนเลส (Travel Distance & Speed)

รางสแตนเลส 304 มีน้ำหนักตัว (Self-weight) ค่อนข้างมาก ระยะวิ่งยาว: หากระยะวิ่งเกิน 5-10 เมตร อาจต้องใช้ ประคองราง (Guide Trough) เพื่อป้องกันไม่ให้ราง “ตกท้องช้าง” หรือเบียดกันเองขณะเคลื่อนที่ ความเร็ว สแตนเลสเหมาะกับงานที่เคลื่อนที่ความเร็วปานกลางถึงต่ำ หากเป็นงาน High-speed มากๆ ควรปรึกษาผู้เชี่ยวชาญเพื่อเลือกข้อต่อ (Pin) ชนิดพิเศษที่ทนแรงกระแทกได้ดี

หัวข้อสเปกรายละเอียดข้อมูล
ชื่อผลิตภัณฑ์Cable Drag Chain (รุ่น TST)
วัสดุหลัก (Material)เหล็กชุบกัลวาไนซ์ (Galvanized Steel) หรือ สแตนเลส (Stainless Steel)
ช่วงอุณหภูมิการใช้งาน$-40^{\circ}\text{C}$ ถึง $+250^{\circ}\text{C}$ (ทนความร้อนสูงมาก)
วัสดุโครงสร้างรองรับอลูมิเนียมอัลลอยด์ฉีดขึ้นรูป (Extruded Aluminium Alloy)
วัสดุจุดหมุน (Pin)พินเหล็กอัลลอยด์ (Pinshaft Alloy)
มาตรฐานการรับรองISO, CE
รูปแบบโครงสร้างมี 2 แบบ: แบบเปิด (Bridge) และ แบบปิดมิดชิด (Enclosed)
คุณสมบัติเด่นแข็งแรงสูง, ทนทานต่อการกัดกร่อน, เหมาะสำหรับงานหนัก (Heavy Duty)
ขนาดความสูง (ID x OD)ความกว้าง (Width)รัศมีการดัดโค้ง (Bending Radius – mm)
ขนาดเล็ก (16×32 – 30×44)75 x 100 / สั่งทำ50 ถึง 185 mm
ขนาดกลาง (32×56 – 58×86)75 x 100 / สั่งทำ100 ถึง 350 mm
ขนาดใหญ่ (68×100 – 86×120)75 x 100 / สั่งทำ200 ถึง 700 mm
ขนาดพิเศษ (112×114 – 172×250)75 x 100 / สั่งทำ250 ถึง 1,000 mm
สแตนเลสกระดูกงูร้อยสายไฟ

คำอธิบายเพิ่มเติมสำหรับช่อง “Made to order”

  • ID x OD (Width): ในตารางระบุค่ามาตรฐานคือ $75 \times 100$ มม. แต่ช่องถัดมาเขียนว่า “Made to order” หมายความว่าคุณสามารถสั่งผลิตความกว้างให้พอดีกับจำนวนสายไฟที่คุณมีได้ (ไม่ใช่แค่ 75 หรือ 100 มม. เท่านั้น)

  • Bending Radius: ยิ่งค่ารัศมี (mm) มาก รางจะโค้งกว้างขึ้น ช่วยยืดอายุการใช้งานของสายไฟไม่ให้หักในครับ

สรุปการใช้งาน

ในการจัดการระบบสายไฟและสายไฮดรอลิกสำหรับเครื่องจักรที่เคลื่อนที่ตลอดเวลา การเลือกใช้ กระดูกงูร้อยสายไฟสแตนเลส  (Cable Drag Chain) ที่เหมาะสมถือเป็นหัวใจสำคัญของการลดค่าใช้จ่ายในการซ่อมบำรุงและยืดอายุการใช้งานของเครื่องจักร โดยเฉพาะรุ่น TST ที่ถูกออกแบบมาเพื่อ “งานหนัก” โดยเฉพาะ แม้การเลือกใช้รางกระดูกงูวัสดุโลหะ (โดยเฉพาะสแตนเลส 304) จะมีการลงทุนเริ่มต้นที่สูงกว่าแบบพลาสติก แต่เมื่อพิจารณาถึง ความทนทานต่อการหักงอ, อายุการใช้งานที่ยาวนานนับสิบปี, และ การลดเวลา Downtime ของเครื่องจักร ผลลัพธ์ที่ได้คือความคุ้มค่าในระยะยาวที่เหนือกว่าอย่างชัดเจน

ข้อแนะนำเพิ่มเติม: ในการสั่งซื้อ ควรตรวจสอบค่า Bending Radius (R) ให้สัมพันธ์กับความยืดหยุ่นของสายไฟเสมอ เพื่อป้องกันปัญหา “สายไฟหักใน” ซึ่งเป็นสาเหตุหลักที่ทำให้ระบบไฟฟ้าขัดข้อง

FAQ คำถามที่พบบ่อยเกี่ยวกับกระดูกงูร้อยสายไฟสแตนเลส 304

รวมคำถามเกี่ยวกับ Stainless Steel Cable Drag Chain สำหรับปกป้องและจัดระเบียบสายไฟ สายสัญญาณ และสายไฮดรอลิก ในเครื่องจักรอุตสาหกรรม Heavy Duty ตั้งแต่การเลือกขนาดและ Bending Radius รูปแบบ Bridge หรือ Enclosed ไปจนถึงระยะวิ่งและการรองรับราง สำหรับระบบที่มีช่วงเคลื่อนที่ยาว

01
ทำไมงาน Heavy Duty จึงเลือกกระดูกงูร้อยสายไฟสแตนเลส?
รางสแตนเลสเหมาะกับเครื่องจักร ที่มีสายไฟ สายสัญญาณ หรือสายไฮดรอลิกเคลื่อนที่กลับไปมาซ้ำ ๆ และต้องการโครงสร้างที่แข็งแรง ทนต่อความชื้น การกัดกร่อน และสภาพแวดล้อมอุตสาหกรรม จึงเหมาะกับเครื่องจักรขนาดใหญ่ งานโลหะ ระบบ Automation และพื้นที่ที่รางพลาสติกทั่วไป อาจไม่เหมาะกับสภาพการใช้งาน
02
ควรเลือกขนาดและ Bending Radius ของรางอย่างไร?
ควรเริ่มจากจำนวนและขนาดของสาย ที่ต้องติดตั้งภายใน เลือก Inside Size ให้มีพื้นที่ว่างสำหรับการเคลื่อนตัวของสาย และเลือกรัศมีการโค้ง ให้สัมพันธ์กับ Minimum Bend Radius ของสายที่ต้องการรัศมีมากที่สุด การเลือกรางที่พอดีกับชุดสาย ช่วยลดการเสียดสี และลดการบังคับสายให้โค้งมากเกินไป
คำถามที่ควรรู้ก่อนเลือกรางสแตนเลส 304 กดที่คำถามเพื่อดูรายละเอียด
03   ควรเหลือพื้นที่ว่างภายในรางสำหรับสายไฟเท่าไร?
ไม่ควรจัดสายให้แน่นเต็มพื้นที่ภายในราง โดยเฉพาะด้านความสูง ควรเผื่อพื้นที่จากสายที่มีขนาดใหญ่ที่สุด เพื่อให้สายสามารถขยับตัวได้ ขณะที่รางกำลังโค้ง หากมีทั้งสายกำลัง สายสัญญาณ และสายไฮดรอลิก ควรจัดแยกเป็นกลุ่ม และพิจารณาใช้ Separator เพื่อช่วยลดการพันกัน และการเสียดสีระหว่างสาย
04   Bridge Type และ Enclosed Type ต่างกันอย่างไร?
Bridge Type หรือแบบเปิด เหมาะกับพื้นที่ที่ต้องการ ระบายความร้อนและตรวจสอบสายภายในได้ง่าย ส่วน Enclosed Type มีโครงสร้างปิดมากกว่า ช่วยลดโอกาสที่เศษโลหะ ฝุ่น หรือสิ่งแปลกปลอม จะเข้าไปสัมผัสสายภายใน จึงควรเลือกรูปแบบราง ตามสภาพแวดล้อมของเครื่องจักร และลักษณะของสิ่งสกปรกในพื้นที่ติดตั้ง
05   หากรางมีระยะวิ่งยาวจำเป็นต้องใช้ Guide Trough หรือไม่?
สำหรับระบบที่มีระยะเคลื่อนที่ยาว น้ำหนักของตัวรางและน้ำหนักสายภายใน จะมีผลต่อแนวการเคลื่อนที่มากขึ้น จึงอาจต้องพิจารณา Guide Trough หรือรางประคอง เพื่อช่วยควบคุมแนวของ Cable Drag Chain ลดการเบียดกันของราง และช่วยให้การเคลื่อนที่ เป็นไปตามแนวที่ออกแบบไว้ โดยเฉพาะระบบที่มีระยะวิ่งหลายเมตร
06   กระดูกงูร้อยสายสแตนเลสใช้ในบริเวณอุณหภูมิสูงได้หรือไม่?
รางโลหะรุ่น TST ในหน้าสินค้า ระบุช่วงอุณหภูมิใช้งาน ประมาณ -40°C ถึง +250°C จึงเหมาะสำหรับนำไปพิจารณาใช้ ในงานอุตสาหกรรม ที่มีอุณหภูมิสูงหรือต่ำกว่างานทั่วไป อย่างไรก็ตามควรตรวจสอบ อุณหภูมิจริงของจุดติดตั้ง รวมถึงช่วงอุณหภูมิของสายไฟ สายสัญญาณ และสายไฮดรอลิกภายในด้วย
07   ความกว้างของรางสแตนเลสสามารถสั่งทำตามจำนวนสายได้หรือไม่?
สามารถกำหนดความกว้าง ให้เหมาะกับชุดสายของเครื่องจักรได้ โดยควรจัดเรียงสายทั้งหมดก่อน แล้วกำหนดพื้นที่สำหรับสายแต่ละกลุ่ม พร้อมเผื่อช่องว่างสำหรับการเคลื่อนตัว หากมีสายหลายประเภท สามารถออกแบบพื้นที่สำหรับ Separator เพื่อช่วยจัดแบ่งช่องภายใน การเลือกความกว้างตามการใช้งานจริง ช่วยลดขนาดและน้ำหนักของราง ที่เกินความจำเป็น
08   ก่อนสั่งซื้อกระดูกงูร้อยสายไฟสแตนเลสควรแจ้งข้อมูลอะไรบ้าง?
ควรแจ้งจำนวนและขนาดของสายไฟ สายสัญญาณ หรือสายไฮดรอลิก ขนาด Inside สูง × กว้าง Bending Radius ความยาวราง และระยะการเคลื่อนที่ของเครื่องจักร รวมถึงความเร็วในการเคลื่อนที่ น้ำหนักชุดสาย และต้องการ Bridge หรือ Enclosed Type หากเป็นระบบระยะวิ่งยาว ควรแจ้งรายละเอียดพื้นที่ติดตั้ง และหากมี Drawing จะช่วยประกอบการเลือกขนาด และระบบประคองรางได้เหมาะสมมากขึ้น
