รางกระดูกงูเหล็ก เพลทแบบโปร่ง (Steel Bridge Type)

รางกระดูกงูเหล็ก เพลทแบบโปร่ง (Steel Bridge Type) เป็นอุปกรณ์สำหรับจัดระเบียบและป้องกันสายไฟ สายสัญญาณ และท่อลมในระบบเครื่องจักรที่มีการเคลื่อนที่ ผลิตจากโครงสร้างโลหะที่เน้นความแข็งแรง พร้อมเพลทแบบเปิดที่ช่วยให้เข้าถึงสายภายในได้สะดวก เหมาะสำหรับเครื่องจักร CNC ระบบอัตโนมัติ และงานอุตสาหกรรมที่ต้องการรองรับการเคลื่อนที่อย่างต่อเนื่อง โดยควรเลือกรุ่นตามขนาดสาย น้ำหนักบรรทุก ระยะเคลื่อนที่ และรัศมีโค้ง (Bending Radius) ที่เหมาะสม

สินค้ารางกระดูกงูเหล็กทั้งหมด >
line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด

ลักษณะโครงสร้างและคุณสมบัติของเพลทแบบโปร่ง

รางกระดูกงูเพลทแบบโปร่ง (Steel Bridge Type) มีโครงสร้างประกอบด้วยแผ่นเพลทด้านข้าง ข้อต่อที่สามารถเคลื่อนที่ตามแนวโค้ง และคานเชื่อมสำหรับรองรับสายไฟหรือท่อลมภายใน โดยออกแบบให้มีช่องเปิดระหว่างส่วนประกอบ ช่วยให้ผู้ใช้งานสามารถตรวจสอบสภาพสายไฟ ระบายความร้อน และเข้าถึงบริเวณภายในได้สะดวกกว่ารุ่นที่มีโครงสร้างปิดทึบโครงสร้างโลหะให้ความแข็งแรงและความทนทานต่อแรงกระแทก เหมาะกับระบบเครื่องจักรอุตสาหกรรมที่ต้องเคลื่อนที่เป็นระยะอย่างต่อเนื่อง เช่น เครื่อง CNC เครื่องจักรระบบอัตโนมัติ และระบบลำเลียงที่มีชุดเคลื่อนที่ อย่างไรก็ตาม ความสามารถในการรองรับน้ำหนักและระยะเคลื่อนที่ขึ้นอยู่กับขนาด โครงสร้าง และข้อมูลทางเทคนิคของแต่ละรุ่น

รางกระดูกงูเหล็กราคา
ขนาดและสเปก รางกระดูกงูเหล็ก (SIZE & SPECIFICATIONS)
No ID × OD
(Height) 		ID × OD
(Width) 		Width
Note 		Bending Radius Bridge Enclosed
Steel
CTI-02 		Stainless
CTI-04 		Steel
CTG-03 		Stainless
CTG-05
01 16 × 32 75 × 100 made to order 50, 75, 90, 115, 145 5,900.- สอบถาม 8,850.- สอบถาม
02 30 × 44 75 × 100 made to order 75, 90, 115, 125, 145, 185 6,400.- สอบถาม 9,600.- สอบถาม
03 32 × 56 75 × 100 made to order 100, 115, 125, 145, 185, 200, 250, 300 7,000.- สอบถาม 10,500.- สอบถาม
04 48 × 70 75 × 100 made to order 115, 145, 200, 300 7,600.- สอบถาม 11,400.- สอบถาม
05 58 × 86 75 × 100 made to order 145, 200, 225, 250, 300, 350 8,200.- สอบถาม 12,300.- สอบถาม
06 68 × 100 75 × 100 made to order 200, 250, 300, 350, 470, 500, 575, 600, 700 8,800.- สอบถาม 13,200.- สอบถาม
07 86 × 120 75 × 100 made to order 200, 250, 300, 350, 450, 500, 600 9,450.- สอบถาม 14,175.- สอบถาม
08 112 × 114 75 × 100 made to order 250, 300, 350, 450, 490, 600, 650 สอบถาม สอบถาม สอบถาม สอบถาม
09 152 × 200 75 × 100 made to order 400, 450, 600, 750, 800, 850, 1000 สอบถาม สอบถาม สอบถาม สอบถาม
10 172 × 250 75 × 100 made to order 400, 450, 600, 750, 800, 1000 สอบถาม สอบถาม สอบถาม สอบถาม
* สามารถผลิตตามขนาดและความยาวที่ต้องการได้

*ราคาดังกล่าวเป็นราคาตั้ง สอบถามส่วนลดพิเศษได้ที่ผ่ายขายค่ะ

Type10 รางกระดูกงู
Type18 รางกระดูกงูทึบบนโปร่งล่าง
รางกระดูกงูโปร่ง
รางกระดูกงูทึบ
รางกระดูกงูเอส s
Chain รางกระดูกงู
304 รางกระดูกงูสแตนเลส
เหล็กรางกระดูกงูS
รางกระดูกงูสแตนเลส 304
แบบมาตรฐานท่อร้อยสายไฟ
PA ท่อกระดูกงูร้อยสายไฟ
ตัวยึดกระดูกงูร้อยสาย
LINE QR Code สยามร่วมค้า
สอบถามส่วนลด ขอใบเสนอราคา
LINE
Line ID : infosiam01
✉
อีเมล : infosiam01@gmail.com
☎
Hotline : 097-262-9000
LINE ติดต่อทาง LINE › ▤ ขอใบเสนอราคา ›

การคำนวณรัศมีการดัดโค้งรางกระดูกงู Steel เพลทแบบโปร่ง (Bending Radius - BR)

จากตารางขนาด (Size Dimension) จะเห็นว่าแต่ละรุ่นมีค่า Bend Radius ให้เลือกหลากหลาย (เช่น 50, 75, 115 ไปจนถึง 1000) กฎเหล็ก: รัศมีการดัดโค้งของกระดูกงู ต้องไม่น้อยกว่า รัศมีการดัดโค้งที่สายไฟหรือสายไฮดรอลิกรับได้ (โดยทั่วไปคือ 8-10 เท่าของเส้นผ่านศูนย์กลางสายไฟ) หากเลือกค่า BR น้อยเกินไป จะทำให้สายไฟภายในหักงอและเสียหายเร็วขึ้น การเลือกตามสภาพแวดล้อม (Material Selection) รุ่นเหล็กชุบกัลวาไนซ์ (Steel): เหมาะสำหรับโรงงานทั่วไป เครื่องจักร CNC หรือเครื่องปั๊มโลหะที่มีการเคลื่อนที่รุนแรงและต้องการโครงสร้างที่แข็งแรงเป็นพิเศษ รุ่นสแตนเลส (Stainless Steel): จำเป็นอย่างยิ่งสำหรับอุตสาหกรรม อาหารและยา (Food & Pharma) รวมถึงงานนอกชายฝั่ง (Offshore) หรือโรงงานเคมีที่มีความชื้นและกรดด่างสูง เพื่อป้องกันสนิมและการปนเปื้อน

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด
drag chain plastic18x18
กระดูกงูเหล็กร้อยสาย
กระดูกงูร้อยสายไฟ pa
PA66 Cable Chain

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้
LINE QR Code สยามร่วมค้า
สอบถามส่วนลด ขอใบเสนอราคา
LINE
Line ID : infosiam01
✉
อีเมล : infosiam01@gmail.com
☎
Hotline : 097-262-9000
LINE ติดต่อทาง LINE › ▤ ขอใบเสนอราคา ›

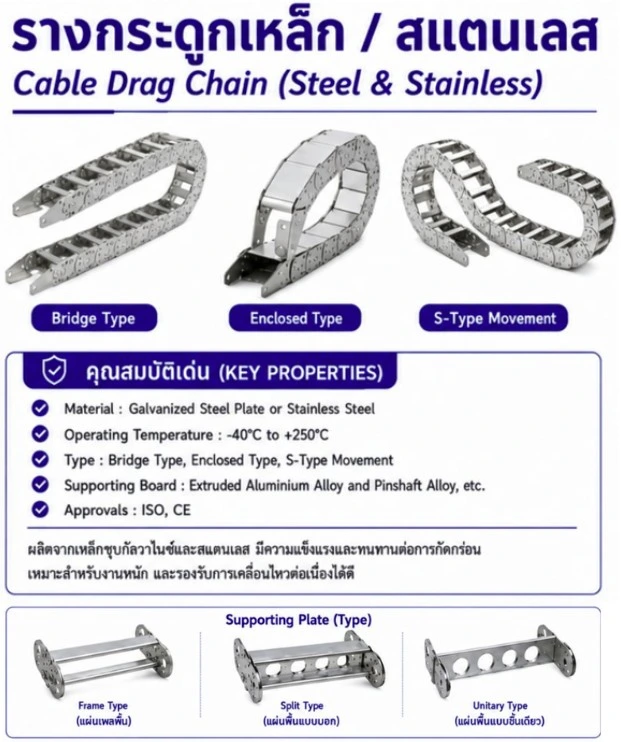

คุณสมบัติเด่นและวัสดุ (Superior Construction) สายพานกระดูกงูรุ่นนี้โดดเด่นด้วยการเลือกใช้วัสดุคุณภาพสูง เพื่อความแข็งแรงและการใช้งานที่ยาวนาน:

  • วัสดุ (Materials): ผลิตจากเหล็กชุบกัลวาไนซ์ (Galvanized Steel Plate) ซึ่งมีความแข็งแรงเชิงกลสูง หรือ สแตนเลส (Stainless Steel) สำหรับงานที่ต้องการความสะอาดและทนทานต่อการกัดกร่อนเป็นพิเศษ
  • ส่วนประกอบเสริม (Supporting board): ใช้แผ่นประคองทำจากอลูมิเนียมฉีดขึ้นรูป (Extruded Aluminium Alloy) และแกนสลักโลหะผสม (Pinshaft Alloy) เพิ่มความเสถียรในขณะเคลื่อนที่
  • ความทนทานต่อสภาวะแวดล้อม: สามารถทำงานได้ในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +250°C เหมาะสำหรับทั้งห้องเย็นและสภาพแวดล้อมที่มีความร้อนสูงในโรงงานอุตสาหกรรม
จุดเด่นของโครงสร้าง Steel Bridge Type และข้อควรพิจารณาก่อนเลือกใช้งาน
โครงสร้างแข็งแรง : แผ่นเพลทและข้อต่อโลหะช่วยเพิ่มความแข็งแรง เหมาะกับงานที่ต้องรองรับน้ำหนักสายไฟหรือท่อลมตามพิกัดของรุ่น เข้าถึงสายไฟได้สะดวก : โครงสร้างแบบโปร่งช่วยให้มองเห็นสายภายใน และสามารถตรวจสอบหรือบำรุงรักษาได้ง่ายขึ้น
ช่วยระบายความร้อน : ช่องเปิดช่วยให้อากาศถ่ายเทบริเวณสายไฟได้ดีขึ้น เมื่อเทียบกับโครงสร้างที่ปิดครอบมากกว่า รองรับการเคลื่อนที่ซ้ำ : ข้อต่อถูกออกแบบให้เคลื่อนที่ตามรัศมีโค้งที่กำหนด ช่วยนำทางสายไฟระหว่างการเคลื่อนที่ไป-กลับ
เลือกขนาดได้ตามการใช้งาน : สามารถพิจารณาความกว้างภายใน ความสูงภายใน และค่า Bending Radius (R) ให้เหมาะกับจำนวนสายและพื้นที่ติดตั้ง เหมาะสำหรับ : เครื่อง CNC, เครื่องจักรอัตโนมัติ, ระบบลำเลียง และงานอุตสาหกรรมที่ต้องการความแข็งแรงของโครงสร้าง
วัสดุและโครงสร้าง : ผลิตจากโครงสร้างเหล็ก พร้อมเพลทแบบโปร่ง เพื่อรองรับงานที่ต้องการความแข็งแรงและทนทาน การเลือกใช้งาน : ควรตรวจสอบน้ำหนักสาย ระยะเคลื่อนที่ ความเร็ว และรูปแบบการติดตั้งให้เหมาะกับเครื่องจักร
ข้อควรพิจารณาก่อนเลือกใช้งาน: เนื่องจากเพลทแบบโปร่งมีช่องเปิดตามโครงสร้าง จึงควรประเมินสภาพแวดล้อมที่มีฝุ่น เศษโลหะ น้ำมัน หรือสิ่งแปลกปลอมที่อาจเข้าสู่สายภายในราง รวมถึงตรวจสอบน้ำหนักสาย ระยะเคลื่อนที่ ความเร็ว และข้อกำหนดการติดตั้งจากผู้ผลิต เพื่อให้เลือกรุ่นได้เหมาะสมกับลักษณะการทำงานของเครื่องจักร

เคล็ดลับการติดตั้งและการบำรุงรักษา (Installation & Maintenance)

เพื่อให้รางกระดูกงู Steel เพลทแบบโปร่ง อายุการใช้งานยาวนานนับสิบปี ควรปฏิบัติตามคำแนะ การจัดวางสายภายใน (Cable Distribution) ควรเหลือพื้นที่ว่างภายใน (Clearance) ประมาณ 10-15% ของพื้นที่หน้าตัด เพื่อให้สายไฟสามารถเคลื่อนที่ได้อย่างอิสระ ไม่เบียดเสียดจนเกิดความร้อน หากมีสายที่มีน้ำหนักต่างกันมาก ควรวางสายที่หนักที่สุดไว้ด้านนอกสุดของรัศมีการงอเพื่อความสมดุล การยึดปลาย (Mounting Brackets): ตรวจสอบให้แน่ใจว่าจุดยึดทั้งสองฝั่ง (Fixed point และ Moving point) ได้ฉากและขนานกัน การติดตั้งที่เอียงเพียงเล็กน้อยจะทำให้ข้อต่อของเหล็กสึกหรอเร็วกว่าป

รูปแบบโครงสร้าง (Bridge & Enclosed Types) เรามีโครงสร้างให้เลือก 2 รูปแบบหลัก เพื่อให้เหมาะสมกับลักษณะการใช้งาน:

  1. แบบสะพาน (Bridge Type): เน้นการระบายความร้อนได้ดี ตรวจเช็คสายไฟได้ง่าย เหมาะสำหรับงานทั่วไปที่ไม่มีสะเก็ดไฟหรือฝุ่นละอองจำนวนมาก

  2. แบบปิดทึบ (Enclosed Type): ปกป้องสายไฟและสายไฮดรอลิกจากการถูกกระแทก เศษโลหะ หรือสิ่งสกปรกภายนอกได้ 100% เหมาะสำหรับเครื่อง CNC หรือเครื่องจักรในโรงหล่อ

คุณสมบัติรุ่นเหล็ก (Steel)รุ่นสแตนเลส (Stainless)
ความแข็งแรงสูงมาก (Excellent)สูง (High)
การทนสนิมปานกลาง (ชุบกัลวาไนซ์)สูงมาก (Excellent)
การทนความร้อน-40°C ถึง +250°C-40°C ถึง +250°C
เหมาะสำหรับงานหนัก, เครื่องจักร CNCงานอาหาร, เคมี, ห้องคลีนรูม
รางกระดูกงู Steel

✅ ทำไมต้องเลือกใช้ Cable Drag Chain รุ่นนี้?

  • Heavy Duty: รองรับน้ำหนักของสายไฟและสายโฮสจำนวนมากได้โดยไม่บิดเบี้ยว
  • Anti-Corrosion: ทนทานต่อการกัดกร่อนสูง โดยเฉพาะรุ่นสแตนเลส
  • Smooth Movement: ช่วยจัดระเบียบสายไฟให้เคลื่อนที่ได้อย่างต่อเนื่อง ลดการเสียดสีและการหักงอที่จะทำให้เกิดความเสียหาย

สรุป: ทำไมต้องเลือกใช้รุ่นนี้?

การเลือกใช้ รางกระดูกงู Steel เพลทแบบโปร่งรุ่น TST คือการลงทุนเพื่อลด “Downtime” หรือเวลาที่เครื่องจักรต้องหยุดซ่อมบำรุง ด้วยโครงสร้างที่ทนอุณหภูมิได้สูงถึง 250°C และความแข็งแกร่งของโลหะ ทำให้คุณมั่นใจได้ว่าระบบสายสัญญาณและสายพลังงานของคุณจะได้รับการปกป้องอย่างดีที่สุด ไม่ว่าสภาพงานจะหนักหน่วงเพียงใด แม้ว่าต้นทุนเริ่มต้นของสายพานกระดูกงูแบบโลหะอาจสูงกว่าแบบพลาสติก (Nylon) แต่หากพิจารณาจาก Total Cost of Ownership (TCO) จะพบว่า ลดค่าใช้จ่ายในการเปลี่ยนอะไหล่: โลหะมีอัตราการล้า (Fatigue) ต่ำกว่าพลาสติกในสภาพแวดล้อมที่ร้อนจัด ป้องกันความเสียหายของสายสัญญาณ: การเปลี่ยนสายไฟภายในเครื่องจักรหนึ่งครั้งมีค่าใช้จ่ายสูงและเสียเวลาการผลิต การมีกระดูกงูที่แข็งแรงจึงเป็นการทำประกันความเสี่ยงที่คุ้มค่า

STEEL BRIDGE TYPE / TECHNICAL FAQ

คำถามที่พบบ่อยเกี่ยวกับรางกระดูกงูเหล็ก เพลทแบบโปร่ง

ข้อมูลโครงสร้าง Steel Bridge Type การติดตั้ง การเลือกขนาด และข้อควรพิจารณาสำหรับเครื่องจักร

01 Steel Bridge Type คืออะไร และมีโครงสร้างอย่างไร?

รางกระดูกงูเหล็ก เพลทแบบโปร่ง (Steel Bridge Type) เป็นรางนำทางสายไฟที่ใช้โครงสร้างโลหะ ประกอบด้วยชุดข้อต่อด้านข้าง และเพลทเชื่อมระหว่างสองฝั่ง โดยมีช่องเปิดตามการออกแบบของแต่ละรุ่น

โครงสร้างลักษณะนี้ช่วยให้เข้าถึง และตรวจสอบสายภายในได้สะดวก พร้อมนำทางสายไฟ สายสัญญาณ และท่อลมที่เคลื่อนที่ไปพร้อมเครื่องจักร

03 เพลทแบบโปร่งสามารถเปิด เพื่อเปลี่ยนสายไฟได้หรือไม่?

ขึ้นอยู่กับโครงสร้างของแต่ละรุ่น หากเป็นแบบที่สามารถถอดหรือเปิดเพลทได้ ผู้ใช้งานจะสามารถเข้าถึงสายภายใน เพื่อเพิ่ม เปลี่ยน หรือตรวจสอบสายไฟได้ โดยไม่จำเป็นต้องถอดรางทั้งหมด ในบางรูปแบบการติดตั้ง

ควรตรวจสอบว่าเพลทเป็นแบบถอดได้ หรือยึดติดกับโครงสร้าง รวมถึงวิธีถอดประกอบตามคู่มือผู้ผลิต ก่อนดำเนินการบำรุงรักษา

05 ควรเลือกขนาดและค่า Bending Radius (R) อย่างไร?

เริ่มจากตรวจสอบจำนวนสาย เส้นผ่านศูนย์กลางภายนอก และน้ำหนักของสายแต่ละเส้น แล้วเลือก Inside Width และ Inside Height ให้มีพื้นที่เพียงพอสำหรับจัดเรียงสาย ตามข้อกำหนดของผู้ผลิต

Bending Radius (R) ควรไม่ต่ำกว่ารัศมีดัดขั้นต่ำสำหรับ การเคลื่อนที่ซ้ำของสายไฟหรือท่อ พร้อมตรวจสอบพื้นที่ติดตั้ง ระยะเคลื่อนที่ และน้ำหนักบรรทุก ของรางรุ่นที่เลือก

02 เพลทแบบโปร่งต่างจาก แบบปิดทึบอย่างไร?

Steel Bridge Type: มีช่องเปิดตามโครงสร้าง ช่วยให้อากาศถ่ายเทบริเวณสาย และเข้าถึงสายภายในเพื่อการตรวจสอบ หรือบำรุงรักษาได้สะดวก

Enclosed Type: ใช้โครงสร้างที่ปิดครอบมากกว่า ช่วยลดการสัมผัสฝุ่น เศษโลหะ และสิ่งแปลกปลอมจากภายนอก โดยประสิทธิภาพการป้องกัน ขึ้นอยู่กับการออกแบบของแต่ละรุ่น

04 เหมาะกับเครื่อง CNC และงานอุตสาหกรรมแบบใด?

สามารถใช้กับเครื่อง CNC ระบบ Automation เครื่องจักรงานโลหะ และชุดเคลื่อนที่เชิงเส้น ที่ต้องการรางนำทางสายไฟ พร้อมโครงสร้างที่รองรับภาระ ตามพิกัดของรุ่น

สำหรับเครื่องจักรที่มีเศษโลหะ หรือสิ่งปนเปื้อนจำนวนมาก ควรประเมินความเสี่ยงที่สิ่งแปลกปลอม จะเข้าสู่ราง และพิจารณา รุ่นปิดครอบร่วมด้วย

06 ก่อนสั่งซื้อ Steel Bridge Type ต้องเตรียมข้อมูลอะไรบ้าง?

ควรแจ้งขนาดภายใน Inside H × W จำนวนและขนาดสายไฟ น้ำหนักบรรทุกรวม ค่า Bending Radius (R) ระยะเคลื่อนที่ และรูปแบบการติดตั้ง

หากมีภาพสินค้ารุ่นเดิม แบบเครื่องจักร หรือ Datasheet สามารถใช้ประกอบการตรวจสอบ รูปแบบเพลท ชุดข้อต่อ และขนาดที่เหมาะสมก่อนสั่งซื้อ

ต้องการเปรียบเทียบประเภทและรุ่นอื่น?
ดูรายละเอียดหมวดเหล็ก หรือเลือกชมรางกระดูกงูวัสดุ และประเภทอื่นเพิ่มเติม
