รางกระดูกงู ความพิเศษของรุ่นนี้คือการออกแบบที่รองรับการเคลื่อนที่แบบ “S” ซึ่งช่วยให้รางสามารถ โค้งงอได้ทั้งสองทิศทาง (Double Bending) ทั้งโค้งขึ้นและโค้งลง เพิ่มความยืดหยุ่นในการติดตั้งในพื้นที่จำกัดหรือการเคลื่อนที่ที่มีความซับซ้อนกว่ารางกระดูกงูแบบทางเดียวทั่วไป ด้วยโครงสร้างที่เป็นเหล็กและสแตนเลส ทำให้รางรุ่นนี้ทนทานต่อการกัดกร่อนได้ดีเยี่ยม (Corrosion Resistance) ไม่ว่าจะเลือกใช้แบบเหล็กชุบกัลวาไนซ์เพื่อความคุ้มค่า หรือสแตนเลสเพื่อความสะอาดและความทนทานสูงสุดในอุตสาหกรรมอาหารหรือเคมี

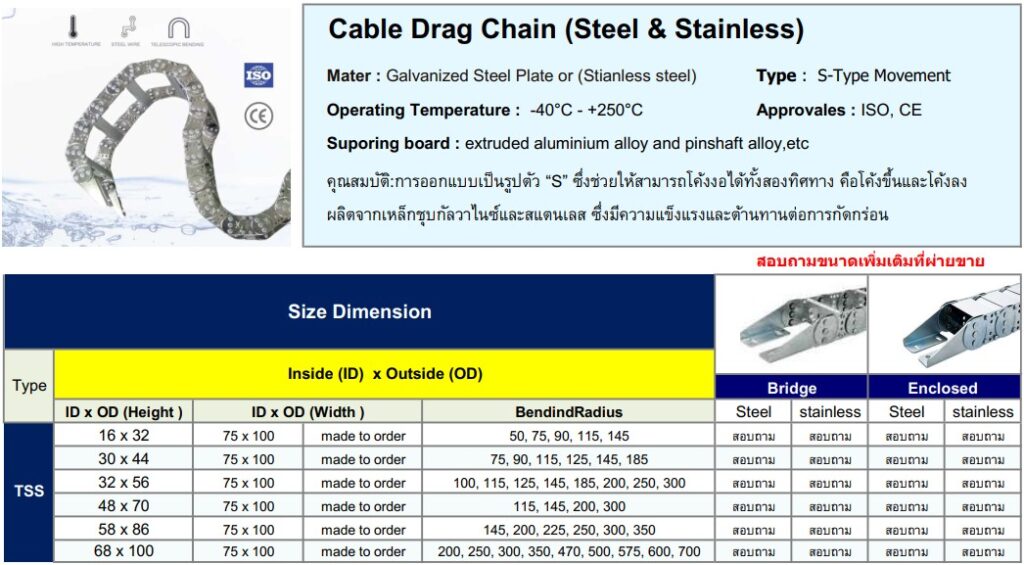

| รุ่น (Model) | ขนาดสูง ID x OD (mm) | ขนาดกว้าง ID x OD (mm) | ระยะดัดโค้ง (Bending Radius – mm) |
| TSS 16×32 | 16 x 32 | 75 x 100 / Made to order | 50, 75, 90, 115, 145 |
| TSS 30×44 | 30 x 44 | 75 x 100 / Made to order | 75, 90, 115, 125, 145, 185 |
| TSS 32×56 | 32 x 56 | 75 x 100 / Made to order | 100, 115, 125, 145, 185, 200, 250, 300 |
| TSS 48×70 | 48 x 70 | 75 x 100 / Made to order | 115, 145, 200, 300 |
| TSS 58×86 | 58 x 86 | 75 x 100 / Made to order | 145, 200, 225, 250, 300, 350 |
| TSS 68×100 | 68 x 100 | 75 x 100 / Made to order | 200, 250, 300, 350, 470, 500, 575, 600, 700 |
การเลือกขนาดรางกระดูกงูให้เหมาะสมกับหน้างานเป็นเรื่องสำคัญ บทความนี้จะสรุปตารางสเปกของรุ่น TSS เพื่อให้วิศวกรและฝ่ายจัดซื้อตัดสินใจได้แม่นยำยิ่งขึ้นรูปแบบของตัวราง (Type Options) รุ่น TSS มีให้เลือก 2 ลักษณะการใช้งาน: Bridge Type (แบบสะพาน): เน้นการระบายความร้อนได้ดี ตรวจสอบสายไฟภายในได้ง่าย Enclosed Type (แบบปิดทึบ): เน้นการป้องกันฝุ่น เศษโลหะ หรือสะเก็ดไฟ ไม่ให้เข้าไปทำลายสายไฟภายใน
วัสดุและคุณภาพมาตรฐานระดับสากล
เนื่องจากรางกระดูกงูเอส TSS ถูกออกแบบมาให้ทนความร้อนได้สูงถึง 250°C ซึ่งมักใช้ในอุตสาหกรรมหนัก เช่น โรงหลอมเหลว หรือเครื่องจักรที่ต้องทำงานต่อเนื่อง 24 ชั่วโมง การบำรุงรักษาอย่างถูกวิธีจะช่วยประหยัดงบประมาณในระยะยาวได้ หัวใจของการเคลื่อนที่แบบ S-Type คือจุดเชื่อมต่อที่เป็นพินอัลลอย ควรมีการตรวจเช็กความหลวมคลอนทุกๆ 3-6 เดือน หากพินเริ่มมีการสึกหรอจากการเสียดสี ให้ใช้สารหล่อลื่นที่ทนความร้อนสูง (High-Temperature Grease) ทาบริเวณข้อต่อเพื่อลดการเสียดสี หากเลือกใช้รุ่น Bridge (แบบสะพาน) ควรทำความสะอาดไม่ให้มีเศษโลหะหรือสิ่งสกปรกเข้าไปขัดในช่องวางสายไฟ เพราะอาจส่งผลต่อการดัดโค้ง (Bending Radius) ทำให้ตัวรางรับภาระเกินกำหนด (Overload)
ตารางขนาดและระยะดัดโค้ง (Selection Guide) ตัวรางมีขนาดความสูงภายใน (ID Height) ตั้งแต่ 16 มม. ไปจนถึง 68 มม. โดยมีความกว้างมาตรฐานเริ่มต้นที่ 75 มม. และสามารถสั่งทำ (Made to order) ได้ตามความต้องการของผู้ใช้งาน
ตัวอย่างขนาดที่นิยมใช้:
หลักการเลือกค่า R (Radius) ที่ถูกต้อง
อ้างอิงจากสายไฟ (Cable Diameter): โดยทั่วไป ระยะดัดโค้งของรางกระดูกงูควรมีค่า ไม่น้อยกว่า 8-10 เท่า ของเส้นผ่านศูนย์กลางสายไฟที่ใหญ่ที่สุดภายในราง เพื่อป้องกันสายไฟหักงอหรือชำรุดภายใน
พื้นที่ในการติดตั้ง:
R น้อย (50-145 มม.): เหมาะสำหรับเครื่องจักรขนาดเล็กที่มีระยะการวิ่งสั้นและพื้นที่จำกัด
R มาก (300-700 มม.): เหมาะสำหรับงานที่ใช้สายไฟเส้นใหญ่ หรือสายไฮดรอลิกที่มีความแข็งสูง
ความเร็วในการเคลื่อนที่: หากเครื่องจักรมีความเร็วในการเคลื่อนที่สูง การเลือกค่า R ที่กว้างขึ้น (Larger Radius) จะช่วยลดแรงเครียด (Stress) ที่เกิดขึ้นกับตัวรางและสายไฟ ช่วยให้ระบบทำงานได้นุ่มนวลกว่า
จากตารางจะเห็นว่าช่อง ID x OD (Width) มีระบุว่า Made to order เนื่องจากหน้างานแต่ละที่จำนวนสายไฟไม่เท่ากัน การสั่งผลิตความกว้างให้พอดีกับจำนวนสาย (โดยเผื่อที่ว่างไว้อย่างน้อย 10-20%) จะช่วยให้รางไม่หนักจนเกินไปและประหยัดพื้นที่ในการติดตั้งได้อย่างดีเยี่ยม
ทนทานต่ออุณหภูมิวิกฤต: รองรับอุณหภูมิใช้งานตั้งแต่ -40°C ถึง +250°C ซึ่งครอบคลุมทั้งงานในห้องเย็นไปจนถึงหน้าเตาหลอมในโรงงานอุตสาหกรรม
โครงสร้างภายใน (Supporting Board): ใช้แผ่นประคองสายที่ทำจาก Extruded Aluminium Alloy และพินเชื่อมต่อแบบอัลลอย (Pinshaft Alloy) เพื่อความมั่นคงสูงสุดขณะเคลื่อนที่
รางกระดูกงูเอส แบบเหล็กและสแตนเลส รุ่น TSS เป็นอุปกรณ์จัดเก็บและปกป้องสายสัญญาณ สายไฟ หรือสายไฮดรอลิก ที่ออกแบบมาเพื่อรองรับงานหนัก (Heavy Duty) และสภาพแวดล้อมที่ท้าทาย โดยมีจุดเด่นที่แตกต่างจากรางพลาสติกทั่วไปอย่างชัดเจน ทั้งในด้านความทนทานและความยืดหยุ่นในการเคลื่อนที่ S-Type Movement: จุดเด่นที่สุดคือโครงสร้างที่ออกแบบมาเป็นรูปตัว “S” ทำให้สามารถ โค้งงอได้ 2 ทิศทาง (Double Bending) ทั้งขึ้นและลง ซึ่งหาได้ยากในรุ่นทั่วไป ช่วยให้การออกแบบทางวิ่งของสายไฟทำได้อิสระมากขึ้น วัสดุเกรดอุตสาหกรรม: ผลิตจากเหล็กชุบกัลวาไนซ์ (Galvanized Steel) ที่แข็งแรงทนทาน หรือสแตนเลส (Stainless Steel) ที่เหมาะสำหรับงานที่ต้องสัมผัสสารเคมีหรือเน้นความสะอาด
