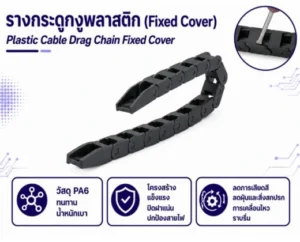

Cable chain รางกระดูกงูเปิดฝาใน

รางกระดูกงูเปิดฝาใน

จัดระเบียบและปกป้องสายไฟด้วยรางกระดูกงูในเครื่องจักรอย่างมีประสิทธิภาพ

รางกระดูกงูเปิดฝาใน Openable Cover หรือกระดูกงูร้อยสายไฟพลาสติกแบบเปิดฝาได้จากด้านใน เป็นอุปกรณ์สำหรับจัดระเบียบสายไฟ สายสัญญาณ สายควบคุม และสายลมที่ต้องเคลื่อนที่ไปพร้อมกับชิ้นส่วนของเครื่องจักร ช่วยป้องกันสายไม่ให้หักงอ เสียดสี พันกัน หรือสัมผัสกับชิ้นส่วนที่กำลังเคลื่อนที่โดยตรง จุดเด่นสำคัญของรางกระดูกงูชนิดนี้คือฝาครอบแต่ละข้อสามารถเปิดได้ ทำให้ติดตั้งสายไฟเพิ่มเติม ตรวจสอบสายภายใน หรือเปลี่ยนสายเฉพาะเส้นได้ง่าย โดยไม่จำเป็นต้องถอดรางออกจากเครื่องจักรทั้งหมด จึงเหมาะสำหรับระบบอัตโนมัติและเครื่องจักรที่ต้องมีการซ่อมบำรุงหรือปรับปรุงสายไฟอยู่เป็นระยะ

line-cable-gland
ติดต่อทางไลน์
ขอราคาและส่วนลด
Type10 รางกระดูกงู
Type18 รางกระดูกงูทึบบนโปร่งล่าง
รางกระดูกงูโปร่ง
รางกระดูกงูทึบ
รางกระดูกงูเอส s
Chain รางกระดูกงู
304 รางกระดูกงูสแตนเลส
เหล็กรางกระดูกงูS
รางกระดูกงูสแตนเลส 304
แบบมาตรฐานท่อร้อยสายไฟ
PA ท่อกระดูกงูร้อยสายไฟ
ตัวยึดกระดูกงูร้อยสาย

รางกระดูกงูพลาสติก Openable Cover คืออะไร

รางกระดูกงูเป็นรางนำสายไฟที่ประกอบขึ้นจากข้อต่อพลาสติกหลายข้อเชื่อมต่อกัน สามารถโค้งงอตามรัศมีที่กำหนดและเคลื่อนที่ไปกลับได้อย่างต่อเนื่อง ภายในรางมีพื้นที่สำหรับวางสายไฟ สายสัญญาณ หรือสายลมให้เคลื่อนที่ไปในทิศทางเดียวกันอย่างเป็นระเบียบ ต่างจากรางแบบ Fixed Cover ที่ฝาครอบไม่ออกแบบมาให้เปิดบ่อย รุ่น Openable Cover สามารถเปิดฝาครอบจากด้านบนเพื่อวางหรือถอดสายได้สะดวก จึงลดเวลาในการติดตั้งและช่วยให้การบำรุงรักษาระบบสายไฟง่ายขึ้นอย่างมาก

รางกระดูกงูร้อยสายไฟคือ
ขนาดและสเปก รางกระดูกงูร้อยสายไฟ (SIZE & SPECIFICATIONS)
SIZE 7
Type Inside
(H × W) 		Outer
(H × W) 		ราคา/เมตร
Price/Meter
CTP-6101 7 × 7 10.5 × 14 440.-
◉ Bending Radius: 14 mm End Bracket: 50.-
SIZE 10
Type Inside
(H × W) 		Outer
(H × W) 		ราคา/เมตร
Price/Meter
CTP-6102 10 × 10 17 × 17 480.-
CTP-6103 10 × 15 17 × 22 520.-
CTP-6104 10 × 20 17 × 27 Contact
◉ Bending Radius: 28 mm End Bracket: 55.-
SIZE 15
Type Inside
(H × W) 		Outer
(H × W) 		ราคา/เมตร
Price/Meter
CTP-6105 15 × 15 23 × 26 Contact
CTP-6106 15 × 20 23 × 31 620.-
CTP-6107 15 × 30 23 × 43 Contact
CTP-6108 15 × 40 23 × 53 Contact
CTP-6109 15 × 50 23 × 63 Contact
◉ Radius: 28, 38, 48 mm Bracket: 75.-
SIZE 18
Type Inside
(H × W) 		Outer
(H × W) 		ราคา/เมตร
Price/Meter
CTP-6201 18 × 18 23 × 31 720.-
CTP-6202 18 × 25 23 × 38 820.-
CTP-6203 18 × 35 23 × 47 880.-
CTP-6204 18 × 40 23 × 53 940.-
CTP-6205 18 × 50 23 × 63 990.-
◉ Radius: 28, 38, 48 mm Bracket: 80.-
*สอบถามราคาและส่วนลดได้ที่ฝ่ายขายค่ะ
รางกระดูกงู S-Flex (Cable Drag Chain S-Flex)
Type Inside A × B
(mm) 		Outside A1 × B1
(mm) 		Bending Radius R
(mm) 		Price
PCS.
CTS-2601 16 × 16 27 × 27 38 Contact
CTS-2602 25 × 25 36 × 36 60 Contact
CTS-2603 32 × 32 44 × 44 75 Contact
CTS-2604 50 × 50 68 × 38 100 Contact
CTS-2605 75 × 75 101 × 101 150 Contact

*ราคาดังกล่าวเป็นราคาตั้ง สอบถามส่วนลดพิเศษได้ที่ผ่ายขายค่ะ

ขอใบเสนอราคาและส่วนลดพิเศษ
ติดต่อทางไลน์
📞 097-262-9000

จุดเด่นของรางกระดูกงูพลาสติกแบบเปิดฝาได้ (เปิดฝั่งด้านใน)

เปิดฝาครอบเพื่อเดินสายได้สะดวก ผู้ติดตั้งสามารถเปิดฝาครอบของรางแต่ละช่วงและวางสายลงจากด้านบนได้โดยตรง ไม่ต้องร้อยสายผ่านรางตั้งแต่ต้นจนจบ เหมาะกับเครื่องจักรที่มีสายหลายชนิดหรือมีหัวคอนเนกเตอร์ติดอยู่กับปลายสายแล้ว ผลิตจากพลาสติกไนลอน PA6 ตัวรางผลิตจากพลาสติกไนลอน PA6 ซึ่งมีความแข็งแรง น้ำหนักเบา และรองรับการเคลื่อนไหวซ้ำได้ดี วัสดุมีความยืดหยุ่นเหมาะสม ไม่เพิ่มน้ำหนักให้กับส่วนเคลื่อนที่ของเครื่องจักรมากเกินไป ช่วยลดการเสียดสีของสายไฟ การปล่อยให้สายไฟเคลื่อนที่โดยไม่มีรางรองรับอาจทำให้สายเสียดสีกับขอบโลหะ โครงเครื่องจักร หรือสายเส้นอื่น รางกระดูกงูจะช่วยควบคุมแนวการเคลื่อนที่ ลดการบิดตัวและลดความเสียหายที่อาจเกิดขึ้นกับฉนวนสายไฟ ป้องกันฝุ่นและสิ่งสกปรกได้ดีขึ้น ฝาครอบด้านบนช่วยลดการสัมผัสของสายกับฝุ่น เศษวัสดุ และสิ่งสกปรกภายในพื้นที่ทำงาน แม้จะไม่ใช่รางชนิดปิดทึบทั้งหมด แต่สามารถปกป้องสายได้ดีกว่าการวางสายแบบเปิด

ตัวอย่างผลงานส่งมอบตูู้ไฟฟ้า
ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด ​
drag chain plastic18x18
กระดูกงูเหล็กร้อยสาย
กระดูกงูร้อยสายไฟ pa
PA66 Cable Chain

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้
คุณสมบัติของรางกระดูกงูพลาสติก Openable Cover
รายการ รายละเอียด
วัสดุ พลาสติกไนลอน PA6
รูปแบบ Openable Cover แบบเปิดฝาครอบได้
ช่วงอุณหภูมิใช้งาน ประมาณ -30°C ถึง +130°C ตามข้อมูลผลิตภัณฑ์
ระดับการหน่วงไฟ HB ตามมาตรฐาน UL94
การเคลื่อนไหว รองรับการเคลื่อนที่ไปกลับ
จุดเด่น ติดตั้งสายง่าย ตรวจสอบและเปลี่ยนสายได้สะดวก
การรับรองที่ระบุ ISO และ CE
ลักษณะงาน งานเบาและเครื่องจักรขนาดกะทัดรัด
จุดเด่นของ Openable Cover: ฝาครอบสามารถเปิดออกได้ ช่วยให้ติดตั้ง ตรวจสอบ เพิ่ม หรือเปลี่ยนสายไฟและสายสัญญาณภายในรางได้สะดวก เหมาะสำหรับเครื่อง CNC ระบบ Automation เครื่องตัด และเครื่องจักรที่มีการเคลื่อนที่ไปกลับ

ทำไมต้องใช้รางกระดูกงูร้อยสายไฟแบบ Openable Cover

ในเครื่องจักรที่มีชิ้นส่วนเคลื่อนที่ เช่น โต๊ะเลื่อน แกน X-Y-Z ชุดหัวตัด หรือแขนจับอัตโนมัติ สายไฟจะถูกดึงและงอซ้ำอยู่ตลอดเวลา หากปล่อยสายไว้โดยไม่มีอุปกรณ์ควบคุมแนวการเคลื่อนที่ สายอาจพันกัน เสียดสีกับโครงเครื่องจักร หรือหักงอเกินค่าที่กำหนด กระดูกงูพลาสติก Openable Cover ช่วยควบคุมให้สายทั้งหมดเคลื่อนที่ไปในทิศทางเดียวกัน รักษารัศมีการโค้งของสาย และลดแรงดึงที่บริเวณขั้วต่อ นอกจากนี้ ฝาที่เปิดได้ยังช่วยให้ช่างสามารถตรวจสอบหรือเปลี่ยนสายเฉพาะเส้น โดยไม่ต้องถอดระบบรางทั้งหมด จึงเหมาะสำหรับเครื่อง CNC เครื่องตัด ระบบอัตโนมัติ เครื่องบรรจุ เครื่องพิมพ์อุตสาหกรรม และเครื่องจักรขนาดกะทัดรัดที่มีการปรับเปลี่ยนอุปกรณ์อยู่เป็นระยะ

ข้อควรระวังในการติดตั้งรางกระดูกงูพลาสติก Openable Cover
✓ ไม่ควรบรรจุสายไฟ สายลม หรือสายสัญญาณจนเต็มพื้นที่ภายในราง ✓ ควรเผื่อพื้นที่ภายในอย่างน้อยประมาณ 10–20% เพื่อให้สายขยับตัวได้
✓ เลือกค่า Bending Radius ให้ไม่น้อยกว่ารัศมีดัดต่ำสุดของสาย ✓ หลีกเลี่ยงการดัดรางแคบเกินไป เพราะอาจทำให้สายหักหรือฉนวนเสียหาย
✓ จัดเรียงสายภายในให้เป็นระเบียบ ไม่ไขว้ บิด หรือวางซ้อนกันมากเกินไป ✓ ควรแยกสายไฟกำลังออกจากสายสัญญาณ เพื่อลดสัญญาณรบกวน
✓ ยึดปลายรางและสายไฟให้มั่นคง แต่ไม่ควรรัดสายแน่นจนเกินไป ✓ ติดตั้งรางให้แนวการเคลื่อนที่ตรง ไม่บิดเอียงหรือชนกับโครงเครื่องจักร
✓ ตรวจสอบให้ฝาครอบแต่ละข้อปิดสนิทก่อนเริ่มเดินเครื่อง ✓ ทดลองเคลื่อนที่ด้วยความเร็วต่ำก่อนใช้งานจริง เพื่อตรวจสอบการติดขัด
คำแนะนำเพิ่มเติม: หลังติดตั้งควรทดลองเลื่อนรางตลอดระยะการทำงาน ตรวจสอบว่ารางโค้งตัวอย่างสม่ำเสมอ ไม่มีข้อรางบิด ฝาครอบหลุด หรือสายภายในถูกดึงตึง การติดตั้งอย่างถูกต้องจะช่วยลดการเสียดสี ป้องกันสายไฟเสียหาย และช่วยยืดอายุการใช้งานของรางกระดูกงู
Ccable chain รางกระดูกงู

ข้อควรระวังในการติดตั้ง ไม่ควรบรรจุสายจนเต็มพื้นที่ภายในราง เพราะสายจะไม่มีพื้นที่ขยับตัวและอาจเสียดสีกันมากขึ้น ควรจัดเรียงสายไม่ให้ไขว้กัน และแยกสายไฟกำลังออกจากสายสัญญาณเมื่อมีโอกาสเกิดสัญญาณรบกวน จุดยึดสายบริเวณปลายรางควรแข็งแรง แต่ต้องไม่รัดสายจนแน่นเกินไป ระหว่างทดลองเดินเครื่องควรตรวจสอบว่ารางโค้งตัวได้อย่างสม่ำเสมอ ไม่มีข้อใดติดขัด บิดเอียง หรือชนกับโครงเครื่องจักร

ก่อนเลือกและติดตั้งราง ควรรวบรวมข้อมูลของสายทุกเส้นที่จะวางอยู่ภายใน ได้แก่ เส้นผ่านศูนย์กลางภายนอก ประเภทของสาย รัศมีดัดต่ำสุด น้ำหนัก และความยาวที่ต้องเคลื่อนที่ ควรแยกประเภทของสายให้ชัดเจน เช่น สายไฟกำลัง สายเซอร์โว สายสัญญาณ สายเซนเซอร์ และสายลม เพราะสายแต่ละชนิดมีความยืดหยุ่นและข้อกำหนดด้านรัศมีการดัดแตกต่างกัน

สรุปการใช้งาน

รางกระดูกงูฝาเปิดใน Openable Cover เป็นทางเลือกที่เหมาะสำหรับการจัดระเบียบและปกป้องสายไฟในเครื่องจักรที่มีการเคลื่อนที่ ด้วยโครงสร้างพลาสติกไนลอน PA6 ที่แข็งแรงและน้ำหนักเบา ฝาครอบที่เปิดได้ช่วยให้เดินสาย ตรวจสอบ และเปลี่ยนสายได้สะดวก ลดเวลาในการติดตั้งและซ่อมบำรุง การเลือกขนาดภายใน รัศมีการดัด และพื้นที่สำรองให้เหมาะสม จะช่วยให้สายไฟเคลื่อนที่ได้อย่างราบรื่น ลดการเสียดสี และยืดอายุการใช้งานของทั้งสายไฟและรางกระดูกงู เหมาะสำหรับเครื่อง CNC เครื่องตัด ระบบอัตโนมัติ และเครื่องจักรขนาดกะทัดรัดในโรงงานอุตสาหกรรม

FAQ คำถามที่พบบ่อยเกี่ยวกับรางกระดูกงูแบบเปิดฝา

รวมคำถามสำหรับการเลือกรางกระดูกงู Open Type Heavy Duty ให้เหมาะกับสายไฟ สายสัญญาณ สายลม และสายไฮดรอลิกในเครื่องจักร CNC ระบบ Automation หุ่นยนต์ และเครื่องจักรที่มีการเคลื่อนที่ต่อเนื่อง

01
รางกระดูกงูแบบเปิดฝาเหมาะกับงานประเภทใด?
เหมาะกับเครื่องจักรที่มีสายไฟ สายสัญญาณ สายลม หรือสายไฮดรอลิกเคลื่อนที่ไปพร้อมกับชุดเครื่องจักร และต้องการตรวจสอบหรือเปลี่ยนสายภายในได้สะดวก โครงสร้างแบบเปิดช่วยให้อากาศถ่ายเทรอบสายได้ดี จึงเหมาะกับเครื่อง CNC ระบบ Automation หุ่นยนต์ เครื่องแพ็กกิ้ง และระบบ Linear Motion ที่มีการเคลื่อนที่ซ้ำต่อเนื่อง
02
ควรเลือกขนาดภายในของรางแบบ Open Type อย่างไร?
ควรตรวจสอบขนาดและจำนวนสายทั้งหมดก่อน โดยพิจารณาทั้งความสูงและความกว้างภายในของราง ไม่ควรเลือกขนาดที่พอดีกับสายจนแน่นเกินไป แต่ควรมีพื้นที่ว่างให้สายสามารถขยับตัว ขณะรางพับและคลายตัว เพื่อช่วยลดการเบียดและการเสียดสีระหว่างสาย ระหว่างการเคลื่อนที่ของเครื่องจักร
คำถามที่ควรรู้ก่อนเลือกรางกระดูกงู Open Type กดที่คำถามเพื่อดูรายละเอียด
03   รางกระดูกงูแบบเปิดกับแบบปิดทึบต่างกันอย่างไร?
แบบเปิดเหมาะกับงานที่ต้องการระบายอากาศรอบสายได้ดี และสามารถตรวจสอบหรือเปลี่ยนสายภายในได้ง่าย ส่วนแบบปิดทึบเหมาะกับพื้นที่ที่ต้องการป้องกันสาย จากฝุ่น เศษโลหะ น้ำมัน หรือสิ่งแปลกปลอมมากขึ้น ดังนั้นหากหน้างานค่อนข้างสะอาด และต้องบำรุงรักษาสายบ่อย รุ่นแบบเปิดจะใช้งานได้สะดวกกว่า
04   ควรเผื่อพื้นที่ว่างภายในรางสำหรับสายไฟหรือไม่?
ควรมีพื้นที่ว่างภายในราง ไม่ควรใส่สายจนแน่นเต็มพื้นที่ เพราะสายต้องสามารถเคลื่อนตัวได้ ขณะที่รางเกิดการโค้งและคลายตัวตามเครื่องจักร โดยทั่วไปสามารถเผื่อพื้นที่จากขนาดสายจริงประมาณ 10–20% เพื่อช่วยลดการเสียดสี การกดทับ และช่วยให้จัดสายภายในได้ง่ายขึ้น
05   ค่า Bending Radius ของรางควรเลือกจากอะไร?
ควรเลือก Bending Radius หรือรัศมีโค้ง ให้สัมพันธ์กับสายที่มีรัศมีดัดมากที่สุดภายในราง โดยเฉพาะสายไฟ สายสัญญาณ หรือสายไฮดรอลิกที่ไม่ควรถูกบังคับให้โค้งแคบเกินไป หากเลือกค่า R เล็กเกินไป สายอาจถูกดัดมากเกินและเกิดความเค้น ขณะเครื่องจักรเคลื่อนที่ซ้ำ ๆ
06   สามารถใส่สายไฟ สายสัญญาณ และสายลมไว้ในรางเดียวกันได้หรือไม่?
สามารถจัดสายหลายประเภทไว้ภายในรางเดียวกันได้ หากมีพื้นที่เพียงพอและจัดแนวสายอย่างเหมาะสม แต่ไม่ควรให้สายขนาดใหญ่กดทับสายขนาดเล็ก หรือปล่อยให้สายต่างประเภทเสียดสีกันตลอดเวลา หากมีสายจำนวนมากหรือมีขนาดแตกต่างกันมาก สามารถพิจารณาใช้ตัวแบ่งช่องภายใน เพื่อช่วยจัดสายให้เคลื่อนที่เป็นระเบียบมากขึ้น
07   งานที่มีฝุ่นหรือเศษโลหะมากควรใช้รางแบบเปิดหรือไม่?
หากพื้นที่มีฝุ่น เศษโลหะ เศษไม้ น้ำมัน หรือสิ่งแปลกปลอมจำนวนมาก ควรพิจารณารุ่นปิดหรือปิดทึบเพิ่มเติม เพราะโครงสร้าง Open Type มีจุดเด่นด้านการระบายอากาศและการเข้าถึงสาย แต่ให้การป้องกันสิ่งแปลกปลอมจากภายนอก ได้น้อยกว่ารุ่นที่มีฝาครอบปิดมากกว่า
08   ก่อนสั่งซื้อรางกระดูกงูแบบเปิดฝาควรเตรียมข้อมูลอะไรบ้าง?
ควรเตรียมขนาดและจำนวนสายไฟ สายสัญญาณ สายลม หรือสายไฮดรอลิก ขนาดสายที่ใหญ่ที่สุด พื้นที่ติดตั้ง ระยะ Stroke ของเครื่องจักร และค่า Bending Radius ที่ต้องการ รวมถึงสภาพแวดล้อม เช่น ฝุ่น น้ำมัน ความชื้น และลักษณะการเคลื่อนที่ หากมี Drawing หรือภาพตำแหน่งติดตั้ง จะช่วยให้เลือกขนาดรางได้เหมาะกับงานมากขึ้น
