รางกระดูกงูแบบ S-Type ไม่ใช่ชื่อรุ่นของสินค้าเพียงอย่างเดียว แต่หมายถึง ลักษณะการวางตัวและการเคลื่อนที่ ที่มีจุดเด่นคือการเปลี่ยนทิศทางแบบโค้งกลับ (Reverse Bend Radius – RBR) ทำให้รางสามารถเคลื่อนที่ซ้อนทับกันหรือเคลื่อนที่ในแนวรัศมีที่ต่างกันได้ในพื้นที่จำกัด Reverse Bend Radius (RBR) ต่างจากรางทั่วไปที่งอได้ทิศทางเดียว SType ถูกออกแบบให้ข้อต่อสามารถงอออกด้านนอกได้ด้วย ทำให้เกิดรูปทรงคล้ายตัว “S”
รางกระดูกงูรุ่น S-Type นวัตกรรมเพื่อการเคลื่อนที่แบบซับซ้อนระบบอัตโนมัติ (Automation) และเครื่องจักรกลหนัก การจัดการสายไฟและสายไฮดรอลิกถือเป็นหัวใจสำคัญในการรักษาเสถียรภาพของระบบ หากเราคุ้นเคยกับรางกระดูกงูแบบมาตรฐานที่เคลื่อนที่ในแนวเส้นตรง (Linear) รางกระดูกงูแบบ S-Type คือก้าวถัดมาของวิศวกรรมที่ถูกออกแบบมาเพื่อรองรับการเคลื่อนที่ที่ “ซับซ้อน” และ “ยืดหยุ่น” ยิ่งกว่าเดิม

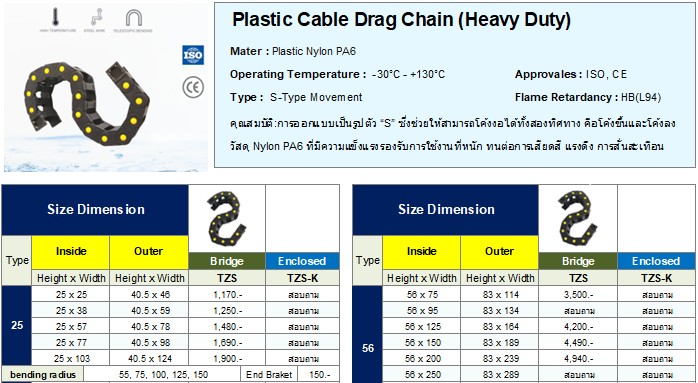

ตารางขนาด (Size Dimension)
หมายเหตุ: หน่วยวัด Height x Width คือ มิลลิเมตร (mm) / ราคาในช่อง Bridge เป็นหน่วยบาท (THB)
1. Type 25 & 35
| Type | Inside (H x W) | Outer (H x W) | Bridge (Price) | Enclosed |
| 25 | 25 x 25 | 40.5 x 46 | 1,170.- | สอบถาม |
| 25 x 38 | 40.5 x 59 | 1,250.- | สอบถาม | |
| 25 x 57 | 40.5 x 78 | 1,480.- | สอบถาม | |
| 25 x 77 | 40.5 x 98 | 1,690.- | สอบถาม | |
| 25 x 103 | 40.5 x 124 | 1,900.- | สอบถาม | |
| Bending Radius: | 55, 75, 100, 125, 150 | End Bracket: | 150.- | |
| 35 | 35 x 50 | 54 x 80 | 1,690.- | สอบถาม |
| 35 x 75 | 54 x 105 | 1,890.- | สอบถาม | |
| 35 x 100 | 54 x 130 | 2,050.- | สอบถาม | |
| 35 x 125 | 54 x 155 | 2,150.- | สอบถาม | |
| 35 x 150 | 54 x 180 | 2,350.- | สอบถาม | |
| 35 x 165 / 200 / 250 / 300 | สอบถาม | สอบถาม | สอบถาม | |
| Bending Radius: | 75, 100, 125, 150, 200, 250, 300 | End Bracket: | 200.- |
2. Type 45
| Type | Inside (H x W) | Outer (H x W) | Bridge (Price) | Enclosed |
| 45 | 45 x 50 | 65 x 83 | 1,980.- | สอบถาม |
| 45 x 60 | 65 x 94 | สอบถาม | สอบถาม | |
| 45 x 75 | 65 x 108 | 2,100.- | สอบถาม | |
| 45 x 100 | 65 x 133 | 2,390.- | สอบถาม | |
| 45 x 125 | 65 x 158 | 2,750.- | สอบถาม | |
| 45 x 150 | 65 x 183 | 3,200.- | สอบถาม | |
| 45 x 165 ถึง 300 | สอบถาม | สอบถาม | สอบถาม | |
| Bending Radius: | 100, 125, 150, 200, 250, 300, 350 | End Bracket: | 250.- |
Cable drag chain S-Type หรือบางครั้งเรียกว่า “Circular or Spiral Drag Chain” คือรางประคองสายไฟที่ไม่ได้จำกัดการเคลื่อนที่เพียงแค่เดินหน้าและถอยหลังในระนาบเดียว แต่ถูกออกแบบข้อต่อให้สามารถ “บิดตัว” (Torsion) หรือ “เลี้ยว” (Side-mounted/Curved) ได้เหมือนรูปตัว S หรือเคลื่อนที่เป็นวงกลม ทำให้มันกลายเป็นโซลูชันหลักสำหรับเครื่องจักรที่มีการหมุนหรือการเคลื่อนที่แบบหลายแกน (Multi-axis)
ส่วนใหญ่ผลิตจาก Nylon PA6 เสริมใยแก้ว เพื่อให้ได้ความแข็งแรงสูงแต่มีน้ำหนักเบา จุดเด่นที่ต่างจากรุ่นปกติคือ:
โดยพื้นฐานแล้ว รางกระดูกงูทั่วไปถูกออกแบบมาเพื่อป้องกันสายไฟจากการหักงอหรือแรงดึงในแนวตั้ง แต่สำหรับรางกระดูกงูแบบ S-Type ความพิเศษอยู่ที่โครงสร้างข้อต่อซึ่งถูกวิศวกรรมให้มีความยืดหยุ่นสูง (High Flexibility) สามารถบิดตัว (Torsion) และเลี้ยวในแนวนอนได้พร้อมกัน ลักษณะการเคลื่อนที่ที่เป็นอิสระนี้ช่วยให้รางสามารถปรับรูปร่างตามจังหวะของเครื่องจักรที่เคลื่อนที่แบบหลายแกน (Multi-axis) เช่น แขนกลโรบอทหรือเครื่อง CNC 5 แกน ได้อย่างลื่นไหลประดุจการเคลื่อนที่ของตัวอักษร “S”
| ปัจจัยที่ต้องพิจารณา | วิธีการคำนวณ / เกณฑ์การตัดสินใจ |
| ความกว้างภายใน (Inside Width) | ผลรวมเส้นผ่านศูนย์กลางสายไฟทั้งหมด + พื้นที่ว่าง 10-15% |
| รัศมีการดัดโค้ง (Bending Radius – R) | ต้องไม่น้อยกว่า 8-10 เท่าของเส้นผ่านศูนย์กลางสายไฟที่ใหญ่ที่สุด |
| น้ำหนักบรรทุก (Load Capacity) | คำนวณน้ำหนักสายไฟต่อเมตร เพื่อเลือก Type (25, 35, 45, 56, 62, 80) |
| ความเร็วในการเคลื่อนที่ | หากเคลื่อนที่เร็วสูง ควรเลือกรุ่นที่มีข้อต่อลื่นไหลเป็นพิเศษ |
| ประเภทรูปลักษณ์ | Bridge (แบบโปร่ง): ระบายความร้อนดี / Enclosed (แบบทึบ): กันฝุ่นและสิ่งสกปรก |
การประยุกต์ใช้งานในอุตสาหกรรม
ทำไมต้องเลือกใช้ S-Type?
การติดตั้งรางกระดูกงู SType จำเป็นต้องคำนึงถึง Bending Radius (รัศมีการดัดโค้ง) ทั้งในแนวตั้งและแนวนอน หากเลือกค่า R ที่เล็กเกินไปจะทำให้สายไฟภายในเกิดความร้อนและชำรุดได้ง่าย นอกจากนี้ควรเผื่อพื้นที่ว่างภายในราง (Inner Space) ไว้ประมาณ 10-15% เพื่อให้สายไฟสามารถขยับตัวได้อิสระขณะที่รางกำลังบิดรูปตัว S
สรุป: รางกระดูกงู S-Type ไม่ใช่แค่ส่วนประกอบเครื่องจักร แต่เป็น “เส้นประสาท” ที่ช่วยให้เครื่องจักรเคลื่อนที่ได้อย่างอิสระและปลอดภัย หากคุณมีโปรเจกต์ที่ต้องมีการหมุนหรือเลี้ยวโค้ง การเลือกใช้ S-Type คือการลงทุนที่คุ้มค่าเพื่อลดค่าซ่อมบำรุงในระยะยาว
