รางกระดูกงู Heavy Duty

รางกระดูกงู Heavy Duty

ทางเลือกอันดับหนึ่งเพื่อการปกป้องสายไฟ

ในระบบเครื่องจักรกลและระบบอัตโนมัติที่มีการเคลื่อนที่อยู่ตลอดเวลา สิ่งที่สำคัญที่สุดคือการจัดการสายไฟ (Cable Management) ให้มีความเป็นระเบียบและปลอดภัย Plastic Cable Drag Chain หรือ รางกระดูกงูรุ่น Heavy Duty คืออุปกรณ์ที่ออกแบบมาเพื่อรองรับภาระงานหนักโดยเฉพาะ ช่วยป้องกันสายไฟและสายส่งลมจากการเสียดสี การหักงอ และการพันกันในระหว่างการทำงาน

ทำไมต้องเลือกใช้รางกระดูกงูของเรา?

รางกระดูกงู ด้วยการออกแบบที่คำนึงถึงอายุการใช้งานที่ยาวนานและการติดตั้งที่ง่าย รางกระดูกงูรุ่นนี้จึงเหมาะสำหรับเครื่อง CNC, แขนกลโรบอท, เครื่องพิมพ์อุตสาหกรรม และระบบสายพานลำเลียงทุกประเภท ช่วยลดค่าใช้จ่ายในการซ่อมบำรุงสายไฟและลดเวลา Down-time ของเครื่องจักรได้อย่างมีประสิทธิภาพ สนใจสอบถามข้อมูลเพิ่มเติมหรือขอใบเสนอราคา กรุณาตรวจสอบขนาดภายในที่ต้องการ (Inside Height x Width) เพื่อให้เหมาะสมกับจำนวนสายไฟของคุณ พร้อมระบุรูปแบบที่ต้องการ (แบบโปร่ง หรือ แบบทึบ) เพื่อประสิทธิภาพสูงสุดในการใช้งาน

ซีรีส์ (Type)ขนาดภายใน (HxW)ขนาดภายนอก (HxW)รัศมีการดัดโค้ง (Bending Radius)
Series 25เริ่มต้น 25×25 ถึง 25×10340.5×46 ถึง 40.5×12455, 75, 100, 125, 150
Series 35เริ่มต้น 35×50 ถึง 35×30054×80 ถึง 54×33075, 100, 125, 150, 200, 250, 300
Series 45เริ่มต้น 45×50 ถึง 45×30065×83 ถึง 65×333100, 125, 150, 200, 250, 300, 350
Series 56เริ่มต้น 56×75 ถึง 56×40083×114 ถึง 83×439150, 200, 250, 300, 350, 400
Series 62เริ่มต้น 62×100 ถึง 62×300106×166 ถึง 106×366125, 150, 200, 250, 300, 350, 400
Series 80เริ่มต้น 80×75 ถึง 80×400107×115 ถึง 107×440125, 150, 200, 250, 300, 350, 400

Series 35 (ความสูงภายใน 35 mm)

ขนาดภายใน (H x W)ขนาดภายนอก (H x W)ราคา Bridge (บาท)ราคา End Bracket
35 x 50 mm54 x 80 mm1,690.-200.-
35 x 75 mm54 x 105 mm1,890.-200.-
35 x 100 mm54 x 130 mm2,050.-200.-
35 x 125 mm54 x 155 mm2,150.-200.-
35 x 150 mm54 x 180 mm2,350.-200.-

Bending Radius (R): 75, 100, 125, 150, 200, 250, 300

Series 45 (ความสูงภายใน 45 mm)

ขนาดภายใน (H x W)ขนาดภายนอก (H x W)ราคา Bridge (บาท)ราคา End Bracket
45 x 50 mm65 x 83 mm1,980.-250.-
45 x 75 mm65 x 108 mm2,100.-250.-
45 x 100 mm65 x 133 mm2,390.-250.-
45 x 125 mm65 x 158 mm2,750.-250.-
45 x 150 mm65 x 183 mm3,200.-250.-

Bending Radius (R): 100, 125, 150, 200, 250, 300, 350

เจาะลึกโซลูชันการจัดการสายไฟ: รางกระดูกงูพลาสติก รุ่น Heavy Duty (Nylon PA6)

ในโลกของอุตสาหกรรมการผลิตสมัยใหม่ ความเสถียรของเครื่องจักรไม่ได้ขึ้นอยู่กับเพียงแค่ซอฟต์แวร์หรือมอเตอร์ประสิทธิภาพสูงเท่านั้น แต่ยังรวมไปถึงระบบจัดการสายไฟและสายส่งกำลัง (Cable & Hose Management) ที่ต้องทำงานภายใต้สภาวะการเคลื่อนที่ซ้ำไปซ้ำมาอย่างต่อเนื่อง Plastic Cable Drag Chain รุ่น Heavy Duty ที่ปรากฏในข้อมูลผลิตภัณฑ์นี้ คือหัวใจสำคัญในการยืดอายุการใช้งานของระบบไฟฟ้าและนิวเมติกในโรงงาน

ตัวอย่างผลงาน - ส่งมอบรางกระดูกงูกรุงเทพ และต่างจังหวัด
กล่องไฟสแตนเลส
ราคาตู้-stainless

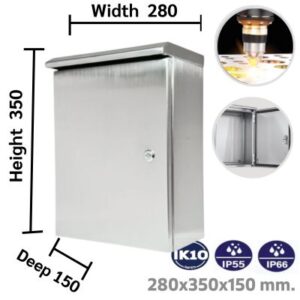

ตู้ใส่ของสแตนเลส
ตู้ซิงค์สแตนเลส

ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด

ตู้เก็บของสแตนเลส
เชื่อมหูตู้ไฟฟ้าสแตนเลส
เจาะรูตู้ไฟสแตนเลส
ประตู-1-ชั้นสแตนเลสตู้

ข้อแนะนำในการเลือกขนาด

  • ความสูงภายใน (Inside Height): ควรสูงกว่าเส้นผ่านศูนย์กลางสายไฟที่ใหญ่ที่สุดอย่างน้อย 10%
  • ความกว้างภายใน (Inside Width): ควรเผื่อพื้นที่ว่างด้านข้างของสายไฟรวมกันอย่างน้อย 10-20% เพื่อลดการเสียดสี
  • รัศมีการดัดโค้ง (Bending Radius): ยิ่งรัศมีมาก สายไฟยิ่งโค้งกว้าง ช่วยยืดอายุการใช้งานของสายไฟ แต่ต้องเช็คพื้นที่ติดตั้งว่ารองรับวงเลี้ยวได้หรือไม่

การออกแบบเพื่อการใช้งานที่หลากหลาย

การเลือกวัสดุสำหรับงานโครงการขนาดใหญ่ จำเป็นต้องดูที่ตัวเลขสมรรถนะ (Specification) เป็นหลัก ท่อลมอลูมิเนียมฟอยล์ซีรีส์นี้มาพร้อมกับค่าตัวเลขที่น่าประทับใจ Pressure Resistance: รองรับแรงดันลมได้สูงถึง 3,000 Pa เหมาะสำหรับระบบ Air Handling Unit (AHU) ที่มีกำลังส่งสูง Air Velocity: ทนทานต่อความเร็วลมได้ถึง 30 เมตร/วินาที โดยไม่เกิดการฉีกขาดหรือสั่นสะเทือนจนเกิดเสียงดัง Variety of Sizes: มีขนาดให้เลือกตั้งแต่วงแคบ 4 นิ้ว สำหรับที่พักอาศัย ไปจนถึงขนาดใหญ่ 24 นิ้ว สำหรับโรงงานอุตสาหกรรม การมีตัวเลือกทั้งรุ่น 16K (AH-213) และ 24K (AH-214) ช่วยให้ผู้ออกแบบสามารถเลือกสเปกที่เหมาะสมกับงบประมาณและความต้องการในการลดเสียงหรือรักษาอุณหภูมิได้อย่างแม่นยำ

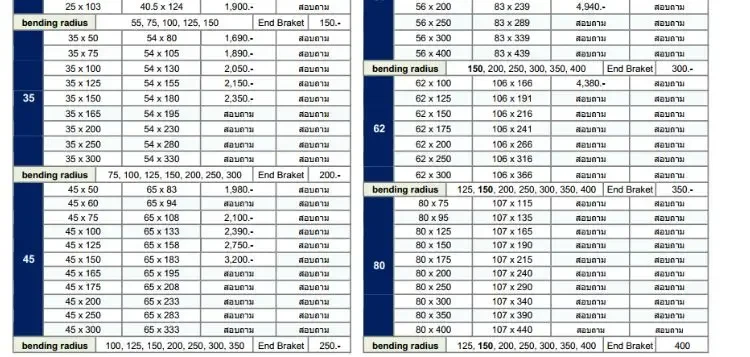

ตารางข้อมูลเชิงเทคนิคและขนาดมิติ (Comprehensive Data Table) เพื่อให้วิศวกรและผู้จัดซื้อสามารถเลือกขนาดที่เหมาะสมกับพื้นที่ติดตั้งได้ ข้อมูลด้านล่างนี้คือรายละเอียดเชิงลึกของแต่ละซีรีส์:

Seriesขนาดภายใน (H x W)ขนาดภายนอก (H x W)รัศมีการดัดโค้ง (R)ราคาเริ่มต้น (Bridge)
2525×25 ถึง 25×10340.5×46 ถึง 40.5×12455 – 1501,170.-
3535×50 ถึง 35×15054×80 ถึง 54×18075 – 3001,690.-
4545×50 ถึง 45×15065×83 ถึง 65×183100 – 3501,980.-
Seriesขนาดภายใน (H x W)ขนาดภายนอก (H x W)รัศมีการดัดโค้ง (R)ราคาเริ่มต้น (Bridge)
5656×75 ถึง 56×20083×114 ถึง 83×239150 – 4003,500.-
6262×100 (รุ่นสั่งผลิต)106×166125 – 4004,380.-
8080×75 ถึง 80×400107×115 ถึง 107×440125 – 400สอบถามเพิ่มเติม



การออกแบบเพื่อการใช้งานที่หลากหลาย

ผลิตภัณฑ์ถูกแบ่งออกเป็น 2 รูปแบบหลัก เพื่อตอบโจทย์หน้างานที่แตกต่างกัน:

  • Bridge Type (แบบโปร่ง): ออกแบบมาเพื่อให้สายไฟสามารถระบายความร้อนได้ดีเยี่ยม เหมาะสำหรับสายเคเบิลที่มีกระแสไฟสูงหรือทำงานต่อเนื่องจนเกิดความร้อนสะสม นอกจากนี้ยังง่ายต่อการทำความสะอาดและตรวจสอบสภาพสายไฟด้วยสายตา
  • Enclosed Type (แบบทึบ): เป็นเกราะป้องกันชั้นเลิศสำหรับพื้นที่ที่มีฝุ่นละอองมาก เศษโลหะจากการกัดชิ้นงาน (Chips) หรือละอองสารเคมี ช่วยไม่ให้สิ่งแปลกปลอมเข้าไปทำความเสียหายต่อเปลือกหุ้มสายไฟ
ทางเลือกรางกระดูกงู

วิศวกรรมวัสดุ: ทำไมต้อง Nylon PA6?

วัสดุหลักที่ใช้ผลิตรางกระดูกงูรุ่นนี้คือ Plastic Nylon PA6 (Polyamide 6) ซึ่งได้รับการคัดเลือกมาเพื่อรองรับงานหนักโดยเฉพาะ มีคุณสมบัติเด่นที่สำคัญ 4 ประการ:

  • Mechanical Strength: มีความแข็งแรงเชิงกลสูง ทนต่อแรงดึงและแรงบิดจากการเคลื่อนที่ของเครื่องจักรที่มีความเร็วสูง
  • Thermal Stability: รองรับการทำงานในสภาพแวดล้อมที่สุดขั้ว ตั้งแต่ห้องเย็น -30°C ไปจนถึงสภาพแวดล้อมใกล้เตาหลอมหรือเครื่องจักรที่เกิดความร้อนสูงถึง +130°C
  • Flame Retardancy: ปลอดภัยด้วยมาตรฐานการลามไฟ HB(L94) ซึ่งช่วยลดความเสี่ยงจากการเกิดอัคคีภัยในสถานประกอบการ
  • Wear Resistance: มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยลดการสึกหรอของทั้งตัวรางเองและสายไฟที่บรรจุอยู่ภายใน

สรุปการใช้งาน

รางกระดูกงูพลาสติก Nylon PA6 รุ่นนี้ ไม่ได้เป็นเพียงแค่อุปกรณ์เสริม แต่เป็นอุปกรณ์ป้องกันเชิงวิศวกรรมที่จำเป็นสำหรับเครื่องจักร CNC, แขนกลโรบอท, และระบบลำเลียงอัตโนมัติ ด้วยตัวเลือกมิติที่กว้างขวางและความทนทานต่อสภาวะแวดล้อมที่รุนแรง จึงเป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับโรงงานอุตสาหกรรมในปัจจุบัน หมายเหตุ: สำหรับการติดตั้ง ควรเลือกใช้ End Bracket (ตัวยึดหัว-ท้าย) ที่ตรงรุ่นเพื่อการยึดเหนี่ยวที่มั่นคง โดยมีราคาเริ่มต้นตั้งแต่ 150.- ถึง 400.- บาท ตามขนาดของซีรีส์
