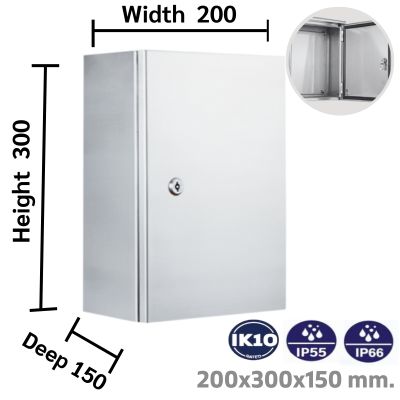

ตู้ควบคุมไฟฟ้าสแตนเลส 200×300×150 มม.
ตู้สแตนเลส คือตู้ควบคุมอุปกรณ์ไฟฟ้าขนาดกะทัดรัด ผลิตจากสแตนเลสเกรด 304 หรือ 316L ที่ผ่านการขัดลาย Hairline Finish จึงทนทานต่อสนิมและการกัดกร่อน เหมาะกับการใช้งานทั้งภายในอาคารและภายนอกอาคาร โดยเฉพาะพื้นที่เปียกชื้นหรือใกล้ทะเล โครงสร้างตู้หนา 1.5–3 มม. เชื่อมด้วยเทคนิค TIG Seamless Welding เพิ่มความแข็งแรง พร้อมซีลยาง EPDM รอบขอบฝา เพื่อให้ได้มาตรฐาน IP65–IP66 ป้องกันฝุ่นละเอียดและน้ำฉีดแรงดันสูง ไม่ให้ซึมเข้าสู่ภายใน
| รหัส (No.) | ขนาดภายนอก W x H x D (mm.) | ขนาดแผ่นเพลท (mm.) | รุ่นมาตรฐาน (SA-72) | รุ่นหลังคาเชื่อม (SB-73) | รุ่นหลังคาสโลป (SC-74) |
| 01 | 200 x 300 x 150 | 150 x 240 | 5,000 | 5,400 | 6,380 |
| 02 | 280 x 350 x 150 | 230 x 290 | 5,700 | 6,100 | 7,080 |
| 03 | 300 x 450 x 150 | 250 x 390 | 6,400 | 6,800 | 7,780 |
| 04 | 350 x 450 x 150 | 300 x 390 | 7,100 | 7,500 | 8,600 |
| 05 | 300 x 450 x 200 | 250 x 390 | 7,200 | 7,690 | 8,700 |
| 06 | 350 x 450 x 200 | 300 x 390 | 7,900 | 8,300 | 8,960 |
| 07 | 350 x 500 x 200 | 300 x 440 | 8,500 | 8,920 | 9,350 |
| 08 | 400 x 500 x 200 | 350 x 400 | 9,100 | 9,990 | 11,300 |
| 09 | 450 x 600 x 200 | 400 x 540 | 10,100 | 11,000 | 12,150 |
| 10 | 450 x 600 x 250 | 400 x 540 | 10,480 | 12,900 | 13,500 |
| 11 | 500 x 600 x 200 | 450 x 540 | 11,150 | 13,500 | 14,800 |
| 12 | 500 x 600 x 250 | 450 x 540 | 12,400 | 14,430 | 15,330 |
| 13 | 550 x 700 x 250 | 500 x 640 | 13,590 | 16,000 | 16,800 |
| 14 | 600 x 800 x 250 | 550 x 740 | 15,300 | 17,250 | 18,450 |
| 15 | 600 x 900 x 250 | 550 x 840 | 17,000 | 18,725 | 19,500 |
| 16 | 600 x 1100 x 250 | – | Contact | Contact | Contact |
ฝาตู้สแตนเลสแบบประตูเดี่ยวติดบานพับสแตนเลส
ฝาตู้แบบประตูเดี่ยวติดบานพับสแตนเลสคุณภาพสูง ช่วยให้การเปิด–ปิดเหน็บแน่นเรียบง่าย ไม่ขึ้นสนิมแม้ใช้งานกลางแจ้ง ระบบกุญแจล็อก Quarter Turn Lock ออกแบบให้หมุนล็อกเพียง 90° ก็ล็อกแน่น ป้องกันการเปิดโดยไม่ได้รับอนุญาต และลดจุดสัมผัสที่อาจเป็นสนิม บานพับสแตนเลสรับน้ำหนักประตูได้ดี ทนต่อการใช้งานหนัก เปิด–ปิดได้หลายหมื่นครั้งโดยไม่หลวม ฝาชั้นนอกสามารถเลือกเป็นฝาทึบเพื่อปกปิดวงจรและเพิ่มความปลอดภัย หรือฝากระจกใสเพื่อมองเห็นไฟสถานะและหน้าจอ HMI โดยไม่ต้องเปิดฝา ฝากระจกใสใช้กระจกนิรภัยหรืออะคริลิกหนา 4–6 มม. จึงทนแรงกระแทกและปลอดภัยต่อผู้ใช้งาน ด้วยโครงสร้างนี้ ช่วยลดเวลาในการตรวจสอบอุปกรณ์ ลดการหยุดระบบ และภายในยังปลอดภัยจากฝุ่นและความชื้นได้ตามมาตรฐาน IP55–IP66
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
ตัวอย่างผลงาน - ส่งมอบตูู้ไฟฟ้ากรุงเทพ และต่างจังหวัด
การติดตั้งตู้สแตนเลสควรยึดผนัง
การติดตั้ง ตู้สแตนเลส ควรยึดผนังด้วยสกรูสแตนเลสและพุกเคมีคุณภาพสูง ให้มั่นใจว่ารับน้ำหนักตู้และอุปกรณ์ภายในได้ ก่อนเจาะผนัง ควรวัดระดับและมาร์กตำแหน่งยึดทั้งบน–ล่าง เพื่อให้ตู้ตั้งตรงและฝาประตูเปิด–ปิดไม่ลำเอียง ควรใช้พุกเคาะผนังหรือพุกเคมีที่เหมาะกับวัสดุผนัง เช่น คอนกรีต อิฐ หรือผนังเบา เพื่อความแข็งแรงและป้องกันการหลุดร่วง เว้นช่องว่างรอบตัวตู้ประมาณ 50–100 มม. สำหรับระบายอากาศและการเข้าถึงฝาเปิดได้อย่างเต็มที่ ขันน็อตให้แน่น และตรวจสอบระดับอีกครั้งก่อนติดตั้งสายดินที่จุดกราวด์ เพื่อความปลอดภัยในการใช้งาน เมื่อยึดเรียบร้อย ให้ทดสอบเปิด–ปิดประตูและตรวจรอยรั่วของซีลยาง เพื่อยืนยันการติดตั้งถูกต้องและกันน้ำ–ฝุ่นได้ตามมาตรฐาน
การตรวจสอบระดับ (Leveling) และปรับตั้งตู้หลังยึดผนัง ใช้ระดับน้ำหรือเลเซอร์วัดแนวตั้งหลังยึดตู้ครบจุดสกรูหลัก ให้ใช้ระดับน้ำ (Spirit Level) วางบนด้านบนของตู้ หรือใช้เครื่องเลเซอร์ยิงเส้นตั้งฉาก เพื่อตรวจสอบว่าด้านหน้าของตู้ตั้งตรงเป๊ะ ไม่เอียงซ้าย–ขวาปรับสกรูยึดบน–ล่างให้สมดุลหากระดับน้ำเอียงให้คลายน็อตยึดผนังด้านที่สูงกว่าเล็กน้อย แล้วขันน็อตด้านตรงข้ามช้าลงจนกระทั่งระดับนิ่งกลาง จึงขันให้แน่นทั้งสองด้านเพื่อล็อกตำแหน่ง
เช็กระดับแนวนอน (Plumb) ของขอบตู้ด้านข้างวางระดับน้ำแนวนอนบนขอบด้านข้างของตู้ เพื่อตรวจว่าขอบทั้งสองฝั่งขนานกันดีหรือไม่ หากไม่ ให้ปรับสกรูด้านล่างหรือด้านบนเพิ่ม-ลด จนขอบทั้งสองขนานตรวจสอบระดับหน้า–หลัง (Tilt) ของตู้วางระดับน้ำตามความลึกของตู้ (ด้านบนจากฝาหน้าไปหลัง) ดูว่าพื้นผิวเอียงหน้า–หลังหรือไม่ หากตู้เงยหน้าหรือก้มหลัง ให้คลายน็อตข้างล่าง ปรับมุม แล้วขันแน่นอีกครั้ง

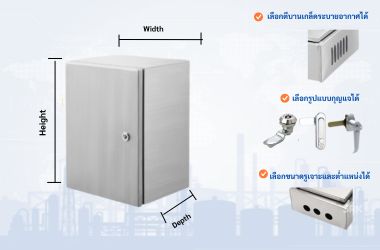

การสั่งผลิตตู้สแตนเลสตามสเปก (Made to Order)
ปรึกษาความต้องการ (Requirement Gathering)
เริ่มต้นด้วยการประชุมกับลูกค้าเพื่อเก็บข้อมูลหน้างาน เช่น ขนาด กว้าง×สูง×ลึก, จำนวนอุปกรณ์ที่จะติดตั้ง, มาตรฐาน IP ที่ต้องการ, และสภาพแวดล้อม (ใน–นอกอาคาร, ใกล้ทะเล, ห้องสะอาด ฯลฯ) ทั้งนี้รวมถึงฟังก์ชันพิเศษอย่างช่องกระจก ฝาสองชั้น พัดลม หรือหลังคาเฉียง
ออกแบบและทำแบบร่าง (Design & Drafting)
วิศวกรจะร่างแบบ 2D/3D CAD แสดงรายละเอียดโครงสร้าง ฝา บานพับ ซีลยาง แผ่นเพลตภายใน และตำแหน่งเจาะร้อยสาย โดยลูกค้าสามารถปรับแก้แบบได้จนพอใจ จากนั้นจึงยืนยันสเปกก่อนเข้าสู่ขั้นตอนผลิต
เลือกวัสดุและเกรดสแตนเลส (Material Specification)
เลือกเกรดสแตนเลสให้ตรงกับงาน เช่น 304 สำหรับงานทั่วไป หรือ 316L ถ้าอยู่ใกล้ทะเลหรือมีสารเคมีรุนแรง ระบุตัวเลขความหนา (1.5–3.0 มม.) และผิวขัด (Hairline, Mirror) รวมถึงซีลยางและสีฝุ่นเสริมถ้ามี
เคล็ดลับการเว้นช่องระบายอากาศรอบตู้สแตนเลสเพื่อป้องกันความร้อนสะสม
คำนวณปริมาตรอากาศที่ต้องการระบายก่อนเริ่มติดตั้ง ให้รวบรวมข้อมูลอัตราการปล่อยความร้อนของอุปกรณ์ภายใน (วัตต์หรือ BTU) จากนั้นใช้สูตรง่ายๆ เพื่อหาปริมาตรอากาศที่ต้องการถ่ายเทต่อชั่วโมง (CFM) ซึ่งจะช่วยกำหนดขนาดช่องระบายอากาศหรือขนาดพัดลมที่เหมาะสม ไม่เลือกช่องเล็กเกินไปจนระบายไม่ทัน หรือใหญ่เกินไปจนฝุ่นตามเข้า
เว้นระยะห่างรอบตู้อย่างน้อย 100–150 มม.ให้เว้นช่องระบายอากาศรอบด้านบน–ล่าง และด้านข้างของตู้ ประมาณ 100–150 มม. เพื่อให้เกิดการไหลของอากาศแบบธรรมชาติ (natural convection) โดยอากาศเย็นจากด้านล่างจะไหลขึ้นด้านบน ช่วยพัดพาความร้อนออกอย่างต่อเนื่องโดยไม่ต้องพึ่งพัดลมตลอดเวลา
ติดตั้งช่องระบายอากาศด้านบน–ล่างเสริมนอกจากช่องว่างรอบตู้แล้ว ให้เจาะแผ่นระบายอากาศ (vent louver) หรือกรองฝุ่นพร้อมพัดลมดูดอากาศขนาดเล็กที่ตำแหน่งด้านล่างเพื่อดึงอากาศเย็นเข้า และตำแหน่งด้านบนเพื่อดันอากาศร้อนออก พร้อมติดแผ่นกรองฝุ่น (dust filter) เพื่อป้องกันฝุ่นและแมลง
สรุปการใช้งานและการบำรุงรักษา
ตู้สแตนเลสใช้สำหรับติดตั้งและปกป้องอุปกรณ์ควบคุมไฟฟ้า เช่น เบรกเกอร์, PLC, รีเลย์ และอินเวอร์เตอร์ ในระบบอัตโนมัติหรือไฟฟ้ากำลัง ช่วยป้องกันฝุ่น ความชื้น และไอเคมีไม่ให้ส่งผลเสียต่อวงจรภายใน อีกทั้งยังรองรับมาตรฐาน IP55–IP66 สำหรับงานทั้งภายในและกลางแจ้ง การติดตั้งและเตรียมใช้งาน เมื่อติดตั้งให้ยึดตู้กับผนังหรือโครงสร้างที่มั่นคงโดยใช้สกรูและพุกที่เหมาะสม ตรวจสอบระดับ (Level & Plumb) เพื่อให้ฝาประตูเปิด–ปิดได้ราบรื่น และเว้นช่องว่างรอบตู้ประมาณ 100 มม. เพื่อระบายอากาศและเข้าถึงตัวตู้ได้สะดวก
การทำความสะอาดตามรอบ ทุก 3–6 เดือน ให้เช็ดทำความสะอาดภายนอกด้วยผ้าชุบน้ำหมาดผสมน้ำยาล้างจานอ่อน ๆ หรือน้ำยาสแตนเลสเฉพาะ ใช้ผ้านุ่มเช็ดจนแห้ง หลีกเลี่ยงสารเคมีรุนแรงและแปรงขัดหยาบที่อาจทิ้งรอยลึกบนผิว
บทความสินค้า
ตู้สแตนเลส 2 บาน 300x450x150 mm.
ฝากระจก (หรืออะคริลิค) มีประโยชน์ด้านการมองเห็นอุปกรณ์ภายในโดยไม่ต้องเปิดตู้ ซึ่งลดความเสี่ยงที่ฝุ่นและน้ำจะเข้ามาตอนเปิดตรวจสอบ นอกจากนี้การเลือกใช้กระจกเทมเปอร์หรืออะคริลิคที่ทนแรงกระแทกยังช่วยเพิ่มความปลอดภัย และสะดวกต่อการตรวจเช็คสถานะอุปกรณ์หรือหน้าจอแสดงผลโดยไม่รบกวนการทำงานของระบบ
ตู้สแตนเลสชั้นวางประตูเปิด 350x450x200
ตู้สแตนเลสประตูทึบช่วยป้องกัน ฝุ่นละออง, น้ำ, ความชื้น และแรงกระแทกเบื้องต้น ทำให้อุปกรณ์ภายในตู้มีความปลอดภัย ลดโอกาสเกิดไฟฟ้าลัดวงจรหรือความเสียหายจากสิ่งแวดล้อม การติดตั้งซีลยางรอบประตูและหลังคาเชื่อมยังช่วยให้ตู้มีมาตรฐาน IP55–IP66 ทำให้สามารถใช้งานกลางแจ้งหรือในพื้นที่มีฝุ่นและน้ำได้อย่างมั่นใจ
ตู้สแตนเลสชั้นเดียว หลังคาเชื่อม 300x450x150
ตู้ไฟฟ้าหรือตู้ควบคุมที่ผลิตจากสแตนเลส 304 หรือ 316 ซึ่งมีคุณสมบัติเด่นด้านความแข็งแรง ทนทานต่อการกัดกร่อน และไม่เป็นสนิม โครงสร้างหลังคาถูกเชื่อมแบบตรง (Flat Roof) โดยออกแบบให้มี ยืนป้องกันรอบขอบ เพื่อไม่ให้น้ำฝนไหลย้อนเข้าสู่ขอบฝาปิดตู้ และช่วยป้องกันไม่ให้น้ำขังบนผิวตู้ซึ่งอาจทำให้ซีลยางเสื่อมสภาพเร็วขึ้น
ตู้สแตนเลสเก็บของวงจรไฟฟ้า 800x1600x300
ตู้สามารถติดตั้งได้ทั้งแบบ ตั้งพื้น (Floor Standing) โดยใช้ฐาน Plinth/Base ยกตู้พ้นพื้นเพื่อลดความชื้น หรือแบบ แขวนผนัง (Wall Mount) เพื่อประหยัดพื้นที่ ขนาดตู้กว้างพอให้จัดวางอุปกรณ์วงจรควบคุมและเดินสายไฟอย่างเป็นระเบียบ ออกแบบมาเพื่อจัดเก็บและปกป้อง อุปกรณ์วงจรควบคุมไฟฟ้า
ตู้สแตนเลสประตูทึบ 280x350x150 mm.
ผลิตตู้สแตนเลสจากวัสดุสแตนเลสเกรด 304 หรือ 316L ซึ่งมีความแข็งแรง ทนทาน และต้านทานการกัดกร่อนจากความชื้นและสารเคมีได้ดี เหมาะสำหรับใช้งานทั้งในอาคารและกลางแจ้ง ประตูทึบถูกออกแบบให้ปิดสนิท มาพร้อมซีลยางกันน้ำตามมาตรฐาน IP55–IP66
ตู้สแตนเลสฝา 2 ชั้น 300x450x150 mm.
ตู้ครอบอุปกรณ์ไฟฟ้าและระบบควบคุม ทำจากสแตนเลสคุณภาพสูง เช่น SS304 หรือ SS316 ออกแบบให้มีฝาแยก 2 ชั้น เพื่อให้สามารถเข้าถึงอุปกรณ์แต่ละส่วนภายในตู้ได้สะดวกและปลอดภัย ช่วยลดความเสี่ยงจากการรบกวนหรือความเสียหายต่ออุปกรณ์อื่น ๆ ขณะทำงาน
ตู้สแตนเลสสองชั้น 300x450x150 หลังคาสโลป
ตู้หลังคาสโลปเหมาะกับทุกสภาพแวดล้อม ทั้งในร่มและกลางแจ้ง โดยเฉพาะพื้นที่ที่มี ฝนตกชุก, ความชื้นสูง, หรือใกล้ทะเล สแตนเลสเกรด 304 หรือ 316 ช่วยป้องกันสนิมและการกัดกร่อน แม้ติดตั้งในบริเวณที่มีไอเกลือหรือสารเคมีเล็กน้อยก็ยังคงใช้งานได้ยาวนาน
ตู้สแตนเลสกันน้ำหูเชื่อมสโลป 280x350x150
การออกแบบหลังคาสโลป (Slope Roof) หลังคาแบบสโลปช่วยให้น้ำฝนไหลลงด้านข้าง ไม่ขังบนฝา ลดปัญหาการรั่วซึมและการเสื่อมสภาพของซีลยาง (Gasket) ที่ขอบประตู การออกแบบนี้เหมาะสำหรับงานติดตั้งกลางแจ้งหรือพื้นที่เสี่ยงต่อฝนตกหนักและความชื้นสู
